С розничным прайс-листом на популярные модели Вы можете ознакомиться здесь.
Запорно-регулирующая арматура ООО «КПСР Групп» широко применяется в сфере энергетики и промышленности. Стабильно высокое качество, 100% выходной контроль изделий и большой опыт в производстве клапанов позволяют нашей продукции в полной мере соответствовать повышенным требованиям производственной и энергетической сферы.

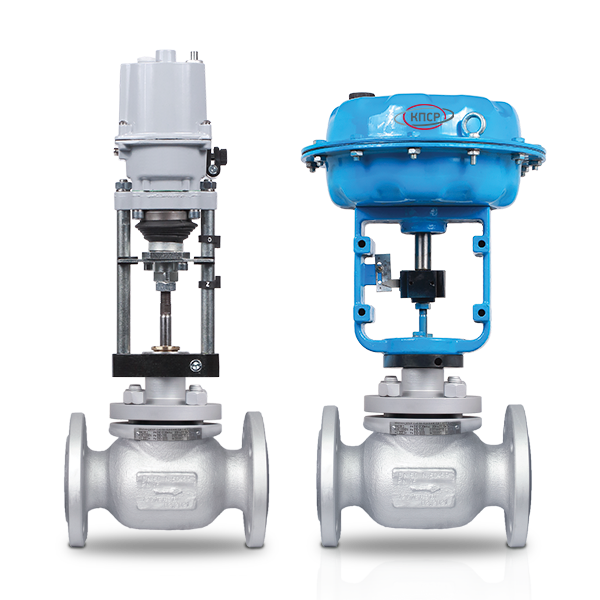

Клапаны и регуляторы широко применяются в производственных процессах для регулирования водяного насыщенного пара, других жидких и газообразных сред, неагрессивных к материалам изделий. Наиболее популярно исполнение клапана на пар с пневмоприводом и клапан на пар с электроприводом. Клапаны на пар нашего производства могут быть выполнены в корпусе из чугуна, стали или нержавеющей стали.
Аналог клапана КПСР с электроприводом (ЭИМ) по таблице фигур — кзр 25ч945п / 25ч947нж / 25с947п / 25с947нж / 25нж947п / 25нж947нж
Аналог клапана КПСР с пневмоприводом (МИМ) по таблице фигур — кзр 25ч645п / 25ч647нж / 25с647п / 25с647нж / 25нж647п / 25нж647нж. (Также клапаны соответствуют обозначениям 25ч41п / 25ч42нж / 25с47п / 25с47нж / 25нж47п / 25нж47нж / 25с52п / 25с52нж)
Корпус изделий может быть изготовлен из чугуна (серия 100), стали и нержавеющей стали (серия 200), исходя из запросов заказчика. Клапаны могут комплектоваться электрическим (ЭИМ), пневматическим (МИМ) или ручным приводом.
Особенности клапанов КПСР для промышленности и энергетики:
- Исполнение клапана на пар в чугунном корпусе возможно с температурой рабочей среды до 300°С (25ч947нж / 25ч647нж). В стальном и нержавеющем корпусе клапан применяется для сред температурой до 260°С (25с947п / 25с947нж / 25нж947п / 25нж947нж / 25с647п / 25с647нж / 25нж647п / 25нж647нж). Возможно изготовление клапанов на более высокие температуры по запросу.
- Изменяемая пропускная способность клапана. Благодаря сменному плунжеру есть возможность пользоваться одним клапаном с различными пропускными параметрами или изменять пропускную способность клапана без демонтажа с трубопровода.
- Возможность ремонта/замены плунжера без демонтажа клапана.
- Возможность функции запирания и регулирования. Все клапаны запорно-регулирующие с электроприводом (кзр 25ч945п / 25ч947нж / 25с947п / 25с947нж / 25нж947п / 25нж947нж) и клапаны с пневмоприводом (25ч645п / 25ч647нж / 25с647п / 25с647нж / 25нж647п / 25нж647нж) могут иметь уровень герметичности вплоть до класса А (согласно ГОСТ 9544).
- Клапаны с электро- и пневмоприводом могут иметь затвор с разгрузочной камерой. Благодаря этому они работают с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия, а также уменьшает его стоимость.
- Клапан имеет уплотнение штока из фторопластовой манжеты с силовым элементом из резины, которое достаточно надежно и не требует дополнительных хлопот.
Расшифровка маркировки клапанов КПСР:
Пример расшифровки маркировки клапана КПСР:
Клапан КПСР регулирующий серии 200 плунжерный неразгруженный; номинальный диаметр DN50; условная пропускная способность Kvy 16 м3/ч; с приводом Regada ST mini 472.0-0TFAC/00; материал корпуса – углеродистая сталь; номинальное давление PN 4 МПа; с фланцевым присоединением к трубопроводу; диапазон температур рабочей среды +5…+260°С; климатическое исполнение У3.
Технические характеристики:
Применяемые материалы:
Максимальное рабочее давление:
Условная пропускная способность, Кv, м³/ч:

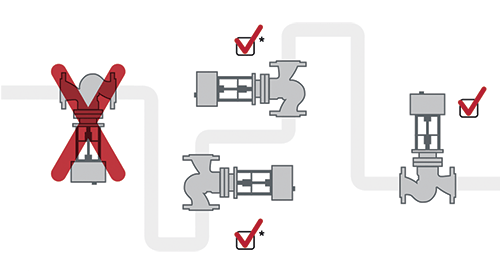

Размещение на трубопроводе:
Допускается установка клапана на вертикальный или горизонтальный трубопровод.
* Расположение на вертикальном трубопроводе клапана c DN ≥ 100 не рекомендовано. При таком расположении, требуется установка опорных стоек под привод.
С DN ≥ 200 допускается установка клапана только на горизонтальный трубопровод приводом строго вверх (под углом 90° к поверхности земли
Применяемые приводы:
Клапаны могут комплектоваться электрическим приводом (ЭИМ), исходя из требований заказчика к готовому изделию.
Ниже указаны характеристики наиболее часто применяемых приводов. Возможна комплектация клапанов любыми другими моделями приводов по запросу заказчика.
Применяемость стандартных электроприводов для клапанов (Dn,мм):
Характеристики стандартных приводов:
Другие исполнения приводов - по запросу заказчика.
Клапаны могут комплектоваться пневматическим мембранным приводом (МИМ) исходя из требований заказчика к готовому изделию.
Ниже указаны характеристики пневматических мембранных приводов собственного производства (МИМ 350, МИМ 560, МИМ 900). Возможна комплектация изделий другими моделями приводов по запросу заказчика (Polna, Смартгир и др.)
Нормально закрытый привод:
Нормально открытый привод:
Применяемость приводов для нормально закрытых клапанов:
Применяемость приводов для нормально открытых клапанов:
Навесное оборудование:
Клапаны с пневматическими приводами могут дополнительно комплектоваться навесным оборудованием:*
— Позиционеры: Festo, SMC, Siemens, YTC
— Клапаны электромагнитные: Festo, SMC, ПАО «Автоматика», YTC
— Фильтр-редукторы: Festo, SMC, YTC
— Блоки конечных выключателей: Festo, ПАО «Автоматика»
* возможна комплектация навесным оборудованием других производителей по запросу заказчика

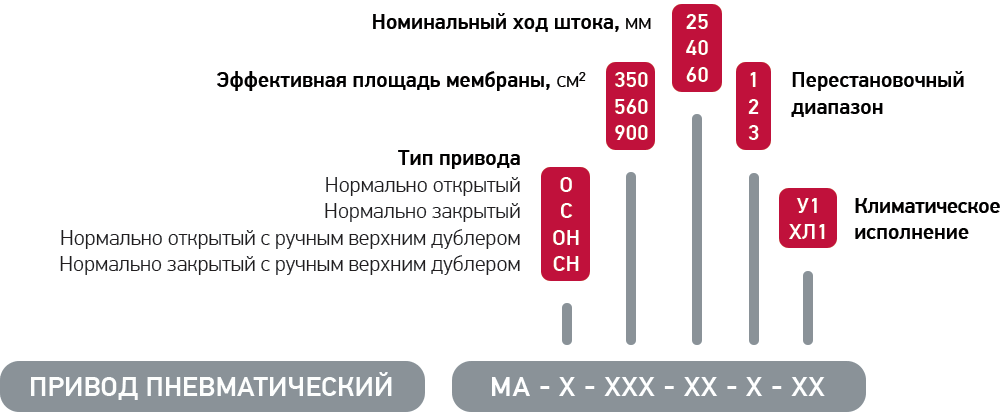

Маркировка пневмоприводов КПСР:
Кодировка пневмоприводов в маркировке изделий:
