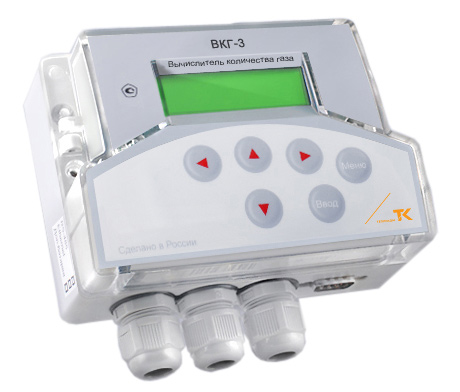

Вычислитель ВКГ-3Т предназначен для преобразований выходных сигналов измерительных преобразователей температуры, давления и расхода или объема природного газа в их показания и вычисления объема газа, приведенного к стандартным условиям, а также регистрации технологических параметров: давления, разности давления, температуры.
Вычислитель не предназначен для работы во взрывоопасных зонах и помещениях.
Область применения
Вычислитель в составе измерительных комплексов применяется при контроле и учете по одному или двум газопроводам, в том числе при учетно-расчетных операциях потребления природного газа в различных отраслях промышленности.
Основные технические характеристики
Вычислитель количества газа ВКГ-3Т обеспечивает измерение, вычисление и регистрацию на индикаторе и внешних устройствах:
- текущих и средних значений давления, температуры, расхода и объема в рабочих и стандартных условиях;
- итоговых (суммарных) значений объема в рабочих и стандартных условиях;
- текущих и средних значений технологических параметров;
- результатов диагностики нарушений назначенных диапазонов изменений параметров газа;
- результатов диагностики нарушений, связанных с отключением счетчика и воздействием на него магнитного поля;
- результатов самодиагностики вычислителя;
- представление значений давления в любых единицах - МПа, кПа или кг/см2;
- ведение календаря.
Вычислители количества газа ВКГ-3Т при наличии диагностируемых ситуаций обеспечивает изменение алгоритма измерений по заданным условиям.
Вычислитель имеет два дополнительных выхода, обеспечивающих дистанционную передачу информации об объеме газа и наличии диагностируемых ситуаций на внешние устройства.
Вычислитель имеет дополнительный вход, обеспечивающий регистрацию сигнала контрольного датчика, например, датчика загазованности, пожарной сигнализации и т.п.
Вычислители количества газа ВКГ-3Т обеспечивают измерения до 4-5 технологических величин (давления или перепада давления) от датчиков с выходным сигналом тока (4-20) мА.
Питание вычислителя производится от встроенной литиевой батареи, ресурс батареи – 4 года.
Регистрация информации
Регистрация средних значений параметров газа, технологических параметров, времени счета и остановки счета объема газа: глубина архива - 1448 часов, 125 суток, 44 декады, 24 месяца.
Регистрация значений объемов, времени счета и остановки счета с нарастающим итогом.
Регистрация диагностируемых ситуаций и изменений в настроечной базе данных.
Архивные и итоговые значения параметров, а также настроечная база данных вычислителя энергонезависимы. Архивы диагностируемых ситуаций и изменений в настроечной базе данных являются независимыми от действий пользователя.
Метрологические характеристики
|
Регистрируемый параметр |
Диапазон показаний |
Пределы допускаемых |
Примечание |
|
Температура |
(-40 - +70) °С |
± 0,1 °С |
Абсолютная погрешность |
|
Давление, перепад давления |
(0 - 16) МПа |
± 0,1 % |
Приведенная погрешность |
|
Рабочий расход |
(0 – 999999) м3/ч |
± 0,5 % |
Относительная погрешность |
|
Стандартный расход |
(0 – 999999) м3/ч |
± 0,05 % |
Относительная погрешность |
|
Рабочий объем |
(0 – 999999999) м3 |
± 1 ед.м.р. |
Абсолютная погрешность |
|
Стандартный объем |
(0 – 999999999) м3 |
± 0,05 % |
Относительная погрешность |
|
Время |
- |
± 0,01 % |
Относительная погрешность |
Алгоритмы вычислений значений расхода и объема, приведенных к стандартным условиям, соответствуют требованиям ПР.50.2.019. Вычисление коэффициента сжимаемости газа производится в соответствии с методом NX 19 или уравнением состояния GERG-91 по ГОСТ 30319.2.
Пределы допускаемых значений погрешностей ВКГ-3Т при преобразовании выходных сигналов датчиков параметров газа:
|
Измеряемая величина |
Пределы допускаемых значений погрешности |
|
Температура |
Dtв = ± 0,05; ± 0,1 °С (абсолютная погрешность) |
|
Давление, перепад давления |
dр = ± 0,2 % (приведенная погрешность) |
|
Объем в рабочих условиях |
dv = ± 0,01 % (относительная погрешность) |
|
Коэффициент коррекции (объем в стандартных условиях) |
dc = ± 0,02 % (относительная погрешность) |
Межповерочный интервал – 4 года.
Измерительные каналы
- 2 канала измерений сопротивления (при использовании 1-ого канала, 2-ой может быть задействован для измерений температуры в технологических целях);
- 8 каналов измерения тока (4 – 20) мА (2 канала – давление газа, 1 канал – барометрическое давление, 5 каналов – давление или перепад давления в технологических целях);
- 2 канала измерений количества импульсов (частоты).
Подключаемые датчики
Вычислители количества газа предназначены для работы совместно с измерительными преобразователями:
- объема (расхода) газа с выходным импульсным сигналом частотой до 1000 Гц типа TZ, DELTA, TRZ, RVG, СГ, ЛГ-К, РГ-К, ВИР-100, ДРГ.М и др.;
- давления (избыточного, абсолютного) и разности давлений с выходным током (4 – 20) мА.
- сопротивления по ГОСТ 6651 с НСХ 100П, Pt100, 500П или Pt500 (выбор НСХ распространяется на оба измерительных канала сопротивления).
- счетчиками (расходомерами) газа с пассивной выходной цепью (типа «сухой контакт») и частотой импульсов до 16 Гц или с активной выходной цепью и частотой до 1000 Гц.
Интерфейсы
Измерительная информация по интерфейсу RS232, RS485 или Ethernet (определен заказом) может быть представлена на внешние устройства: принтер, модем, накопительный пульт, компьютер.
