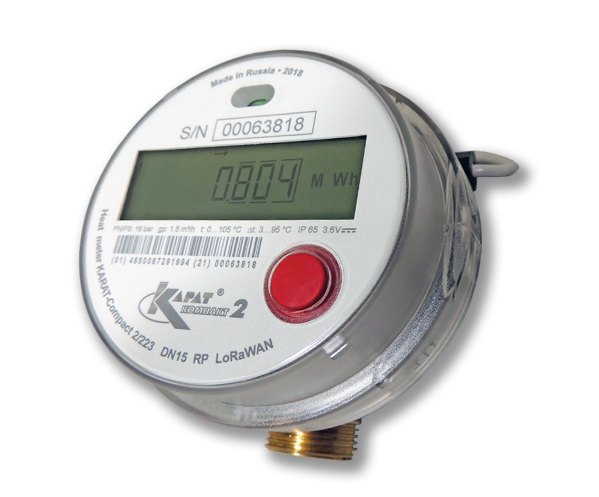

Квартирный ультразвуковой теплосчетчик КАРАТ-Компакт 2-223 SMART счетчик нового поколения.
В приборе заложена технология IoT CONNECTED PART, которая дает простое автоматизированное подключение к беспроводной сети LoRaWAN и удобное подключение теплосчетчиков к IOT – сервисам.
- Увеличенный объем и структурированность архивов - возможность передавать в сетях АСКУЭ мгновенные значения интеграторов, часовые, суточные и месячные архивные записи.
- Ультразвуковой принцип измерения обеспечивает отсутствие потерь давления на измерительном участке.
- Межповерочный интервал - 5 лет.
- Гарантийный срок - 5 лет.
- Опционально: 3 входа для импульсных сигналов от счетчиков воды или электросчетчиков.
- Опционально: выходной интерфейс M-Bus, либо LoRaWAN, для подключения к системам удаленного сбора данных.
Теплосчетчик предназначен для квартир с горизонтальной разводкой отопления. Устройство не предназначено для монтажа на каждый радиатор отопления отдельно, т.к. разница температур между входящим и выходящим трубопроводами слишком мала для вычислений.
На экране прибор постоянно отображает значение об измеренной тепловой энергии с момента включения. Эти же значения сохраняются в энергонезависимой памяти. Кроме этого, прибор обладает возможностью просмотра дополнительных значений на дисплее, которые он не показывает постоянно, но сохраняет в энергонезависимой памяти.
К таким параметрами относятся:
- тепловая энергия (Гкал, ккал, ГДж, МДж, МВт·ч, кВт·ч);
- объем (или масса) теплоносителя (воды), м3 (т);
- температура воды в подающем и обратном трубопроводах, °С;
- разность температуры теплоносителя в подающем и обратном трубопроводах, °С;
- объем воды, измеренный счетчиками воды, подключенными к импульсным входам, м³.
При этом, теплосчетчик ведет архивы данных значений, количество архивных записей зависит от типа периода:
- помесячный интегральный (накапливаемый) – не менее 144 месяца (записей);
- помесячный – не менее 144 месяца (записей);
- посуточный интегральный – не менее 400 суток (записей);
- посуточный – не менее 460 суток (записей);
- почасовом – не менее 1440 часов (записей).
- журнал - не менее 256 событий (записей).
Технические характеристики
|
Метрологические характеристики |
|
|
Диапазон измерений температуры, °С |
0 – 105 |
|
Диапазон измерений разности температуры, °С |
3 – 95 |
|
Суммарное значение с нарастающим итогом при измерении объема, м³ |
до 99999,999 |
|
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч) |
до 99999,999 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
± (0,3 + 0,005⋅t) |
|
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C |
± (0,09 + 0,005·Δt) |
|
Пределы допускаемой относительной погрешности при измерении объема, % в диапазонах: · от qmin до qt · от qtдо qmax |
· ± 5 · ± 2 |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии, % |
±(2+12/Δt + 0,01⋅qmax/qi) |
|
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, % |
± 0,04 |
|
Пределы допускаемого суточного хода часов, с |
± 9 |
|
Монтажные характеристики |
|
|
Максимальное рабочее давление, МПа |
1,6 |
|
Длина кабеля измерительного преобразователя температуры, м, не более |
1,5 (5,0)* |
|
Диаметр измерительного преобразователя температуры, мм, не более |
5 |
|
Рабочие условия эксплуатации: · температура окружающего воздуха, °С · атмосферное давление, кПа · относительная влажность окружающего воздуха при температуре 35 °С, % |
· 5 – 50 · от 84 до 106,7 · до 95 |
|
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-2015 |
IP65 |
|
Эксплуатационные характеристики |
|
|
Срок службы элемента питания, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
75 000 |
|
Средний срок службы, лет |
12 |
* — поставляется по отдельному заказу.
Характеристики расходомера теплосчетчика в зависимости от Ду
|
Характеристика |
Величина |
|
|
Диаметр условного прохода (Ду), мм |
15 |
20 |
|
Максимальный расход qmax, м³/ч |
3 |
5 |
|
Номинальный расход qn, м³/ч |
1,5 |
2,5 |
|
Переходный расход qt, м³/ч |
0,15 |
0,25 |
|
Минимальный расход qmin, м³/ч |
0,015 |
0,025 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
110х90х125 |
130х90х120 |
|
Длина проточной части с переходниками, мм, не более |
190 |
230 |
