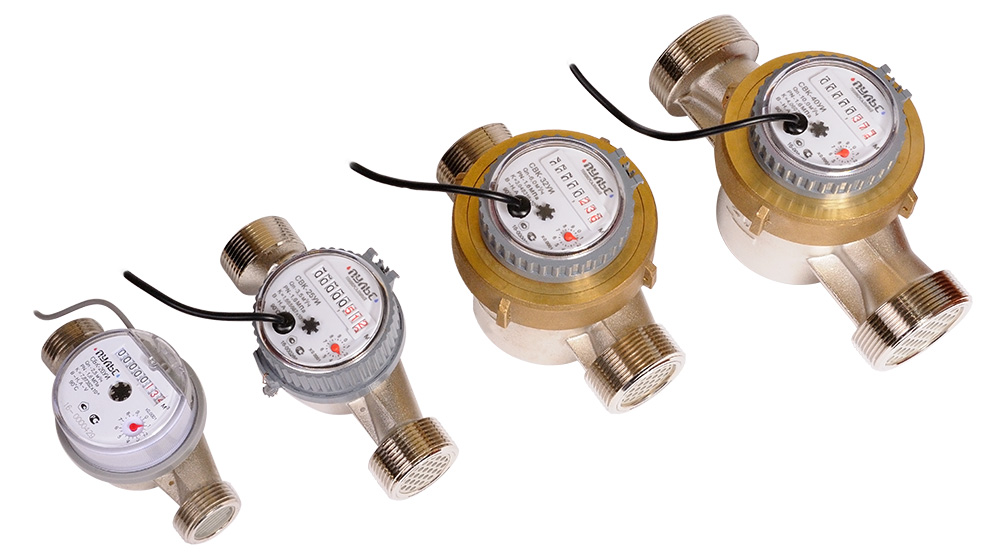

Счетчики воды универсальные ПУЛЬС СВК.
Счетчики воды универсальные «ПУЛЬС» (одноструйные, сухоходные) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Выпускаются счетчики воды универсальные с ДУ 15, 20, 25, 32 и 40, что позволяет подобрать прибор практически под любой узел водоразбора. Счетчики воду с ДУ 15 выпускаются с монтажной длиной корпуса 80 и 110 мм. Для дистанционной передачи данных и возможности подключения приборов к системам диспетчеризации счетчики могут оснащаться импульсным выходом, с ценой импульса 10, 50 или 100 л/имп, при этом артикул таких моделей с будет содержать содержит в себе букву «И».
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Основные технические и метрологические характеристики
|
Наименование параметра |
Значение параметра |
|||||
|
Диаметр условного прохода, ДУ, мм |
15 |
20 |
25 |
32 |
40 |
|
|
Максимальный расход Qmax, м3/ч |
3 |
5 |
7 |
12 |
20 |
|
|
Номинальный расход, м3/ч |
1,5 |
2,5 |
3,5 |
6 |
10 |
|
|
Минимальный расход Qmin, м3/ч |
Класс А |
0,06 |
0,1 |
|||
|
Класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
|
|
Переходный расход Qt , м3/ч |
Класс А |
0,15 |
0,25 |
0,28 |
0,48 |
0,8 |
|
Класс В |
0,12 |
0,2 |
||||
|
Пределы допускаемой относительной погрешности в диапазоне расходов, % |
от Qmin до Qt |
±5 |
||||
|
от Qt до Qmax |
±2 |
|||||
|
Порог чувствительности, м3/ч, не более |
не более 0,5*qmin |
|||||
|
Длина соединительного кабеля устройства удаленного считывания, м |
1,5 |
|||||
|
Цена импульса, л/имп. |
10, 50, 100 |
|||||
|
Макс. рабочее давление воды не более, МПа |
1,6 |
|||||
|
Срок службы счетчика, лет |
12 |
|||||
|
Масса счетчика в упаковке, не менее, кг |
0,45 (0,55) |
0,6 (0,8) |
0,9 (1,5) |
2,0 (2,7) |
2,4 (3,3) |
|
|
Габаритные размеры (ДхВхШ) не более, мм |
80 (110) х72х65 |
130х72х65 |
160х80х75 |
160х120х100 |
195х110х100 |
|
