1. Декаст ВСКМ 90
Счетчик крыльчатый многоструйный холодной и горячей воды
Применение:
- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика;
- универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;
- счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ);
- может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах.
Модификации:
стандартное исполнение:
- проточная часть с ЛКП красного цвета или без нанесения ЛКП;
- присоединение резьбовое;
- счетный механизм оснащен МИД-сенсором;
- корпус счетного механизма подготовлен для установки МИД;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый (МИД-сенсор отсутствует);
Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.
фланцевое исполнение для ВСКМ 90 50Ф:
- стандартное исполнение;
- соединительные части – фланцевые.
модификация счетчика с МИД-сенсером:
- стандартное исполнение;
- счетный механизм оснащен МИД-сенсором.
Достоинства:
- межповерочный интервал 6 лет;
- счетчик воды является многоструйным, за счет расположения крыльчатки в чаше с коаксиальными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
- уникальное исполнение счетчика воды Ду 50 - резьбовой и фланцевый;
- сохранение заявленных метрологических характеристик на протяжении всего срока службы;
- не требует прокладки электрических сетей –счетчик независим от источников питания;
- для удобства снятия показаний счетный механизм вращается на 350 градусов;
- малая потеря давления;
- минимальные затраты на установку и эксплуатацию;
- надежная конструкционная защита от внешнего магнитного воздействия;
- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация:
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- комплект уплотнительных прокладок для фланцевого исполнения;
Технические характеристики:
|
Наименование характеристики |
Значение |
|||||||
|
Диаметр условный, Ду |
25 |
32 |
40 |
50 |
||||
|
Метрологический класс* |
A |
B |
A |
B |
A |
B |
A |
B |
|
Минимальный расход воды, qmin, м3/ч: |
0,14 |
0,07 |
0,24 |
0,12 |
0,4 |
0,2 |
1,2 |
0,45 |
|
Переходный расход воды, qt, м3/ч: |
0,35 |
0,28 |
0,6 |
0,48 |
1 |
0,8 |
4,5 |
3 |
|
Расход воды, м3/ч: |
3,50 |
6 |
10 |
15 |
||||
|
номинальный, qn |
7 |
12 |
20 |
30 |
||||
|
максимальный, qmax |
||||||||
|
Максимальный объем воды, м3, измеренный за: |
87,5 |
150 |
250 |
375 |
||||
|
сутки |
2625 |
4500 |
7500 |
11250 |
||||
|
месяц |
||||||||
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,04 |
0,045 |
||||
|
Пределы допускаемой относительной погрешности счетчиков, %: |
||||||||
|
от qmin до qt, |
±5 |
|||||||
|
от qt до qmax, включительно |
±2 |
|||||||
|
Диапазон температуры воды, °С: |
||||||||
|
для счетчиков горячей и холодной воды |
от +5 до +120 |
|||||||
|
для счетчиков холодной воды |
от +5 до +50 |
|||||||
|
Номинальное давление, МПа, не более |
1,6 |
|||||||
|
Потеря давления на qmax, МПа, не более |
0,1 |
|||||||
|
*A – при вертикальном и наклонном монтаже счётчиков; |
||||||||
|
B, С– при горизонтальном монтаже счётчиков. |
||||||||

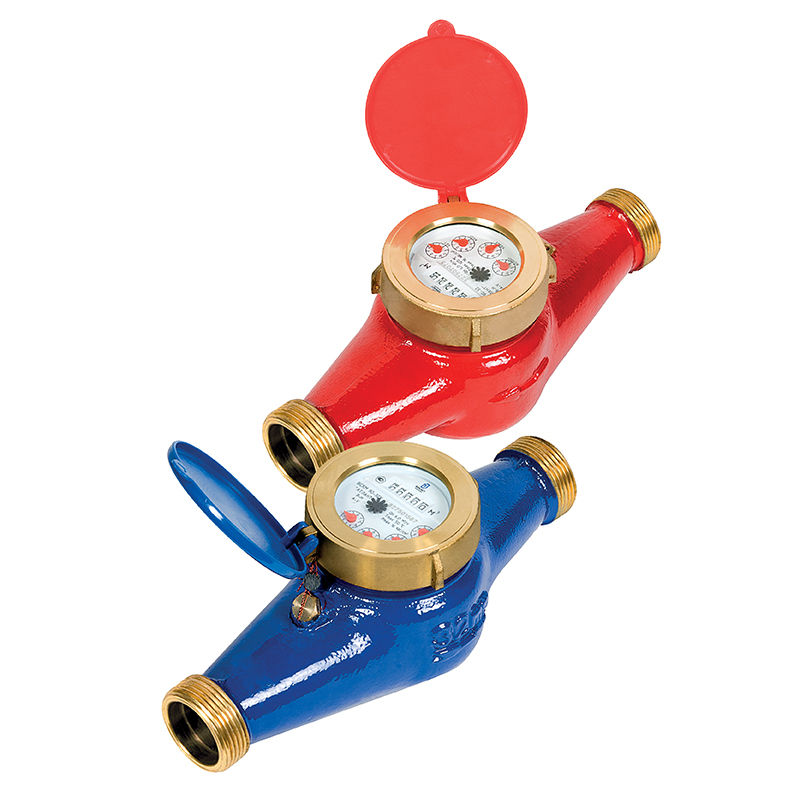

2. Декаст ВСКМ 90 в исполнении "Атлант" (Ду 25, 32, 40, 50)
Применение:
- счетчик воды предназначен для установки в частных коттеджах, многоквартирных домах в качестве общедомового счетчика;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° (ВСКМ 90 в исполнении "Атлант"Х) и 120° C (Декаст ВСКМ 90 "Атлант") и давлением до 1,6 МПа.
Модификации:
стандартное исполнение:
- окрашенный чугунный корпус красного или синего цвета;
- счетный механизм с латунной гайкой и возможностью разборки
- присоединение резьбовое;
Достоинства:
- латунная гайка закрывающая счетный механизм облегчает проведение ремонта;
- бюджетная версия ВСКМ 90 - низкая цена.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация:
- счетчик воды;
- паспорт;
- комплект присоединительных частей.
Технические характеристики
|
Наименование характеристики |
Значение |
|||||||
|
Диаметр условный, Ду |
25 |
32 |
40 |
50 |
||||
|
Метрологический класс* |
A |
B |
A |
B |
A |
B |
A |
B |
|
Минимальный расход воды, qmin, м3/ч: |
0,14 |
0,07 |
0,24 |
0,12 |
0,4 |
0,2 |
1,2 |
0,45 |
|
Переходный расход воды, qt, м3/ч: |
0,35 |
0,28 |
0,6 |
0,48 |
1 |
0,8 |
4,5 |
3 |
|
Расход воды, м3/ч: |
||||||||
|
- номинальный, qn |
3,5 |
6 |
10 |
15 |
||||
|
- максимальный, qmax |
7 |
12 |
20 |
30 |
||||
|
Максимальный объем воды, м3, измеренный за: |
||||||||
|
- сутки |
87,5 |
150 |
250 |
375 |
||||
|
- месяц |
2625 |
4500 |
7500 |
11250 |
||||
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,04 |
0,045 |
||||
|
Пределы допускаемой относительной погрешности счетчиков, %: |
||||||||
|
от qmin до qt, |
±5 |
|||||||
|
от qt до qmax, включительно |
±2 |
|||||||
|
Диапазон температуры воды, °С: |
||||||||
|
- для счетчиков горячей и холодной воды |
от +5 до +120 |
|||||||
|
- для счетчиков холодной воды |
от +5 до +50 |
|||||||
|
Номинальное давление, МПа, не более |
1,6 |
|||||||
|
Потеря давления на qmax, МПа, не более |
0,1 |
|||||||
|
*A – при вертикальном и наклонном монтаже счётчиков; |
||||||||
|
B, С– при горизонтальном монтаже счётчиков. |
||||||||
