Комплект термопреобразователей тип DL-головка. Исполнение 3.
Комплект предназначен для измерения температуры и разности температур в системах учета количества теплоты. Термопреобразователи из комплекта должны эксплуатироваться с защитными гильзами или без них в зависимости от исполнения.
Термометры подбираются в пару по методике МП ВТ 047-2002 по трем точкам из термопреобразоватей платиновых ТСП-Н.
Термопреобразователь, устанавливаемый на подающий трубопровод, обозначен буквой “Г” на бирке, а устанавливаемый на обратный трубопровод буквой “X”.
Технические характеристики
|
Диапазон измеряемых температур,°С |
от 0 до плюс 160 |
|
Длина монтажной части, мм |
60; 80; 100; 120; 160; 200; 250 |
|
Схема электрических соединений |
2-х проводная; 4-х проводная; |
|
Класс |
А, В (ГОСТ 6651) |
|
Время термического срабатывания, с |
не более 30 |
|
Защитная арматура, мм |
∅6, ∅8 |
Внимание! в Интернет- магазине представлена только продукция исполнения № 3.
Для заказа любой другой модификации смотрите схему обозначений и отправляйте заявку в свободной форме на электронную почту.

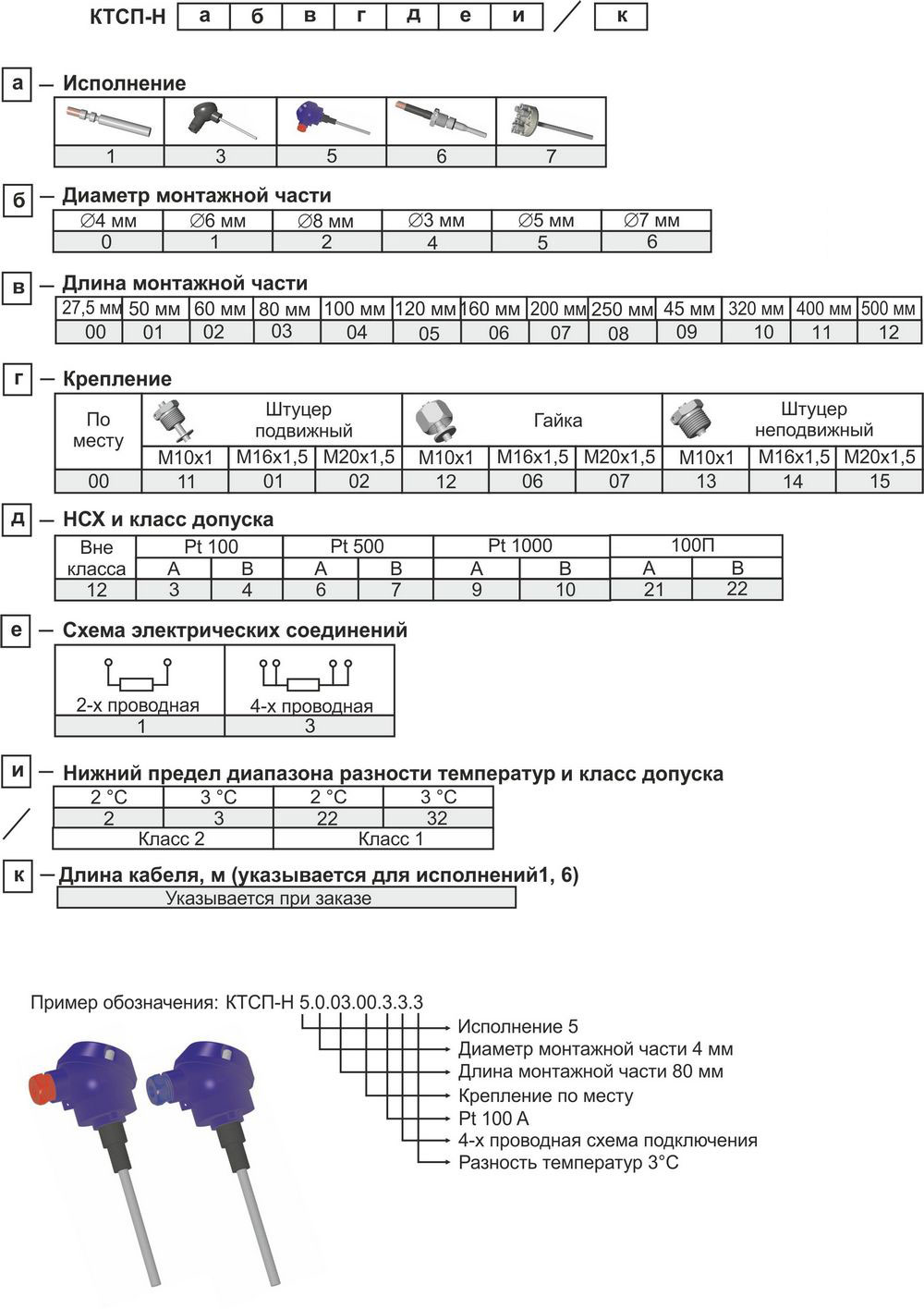

Схема обозначений комплектов термопреобразователей КТСП-Н всех модификаций
