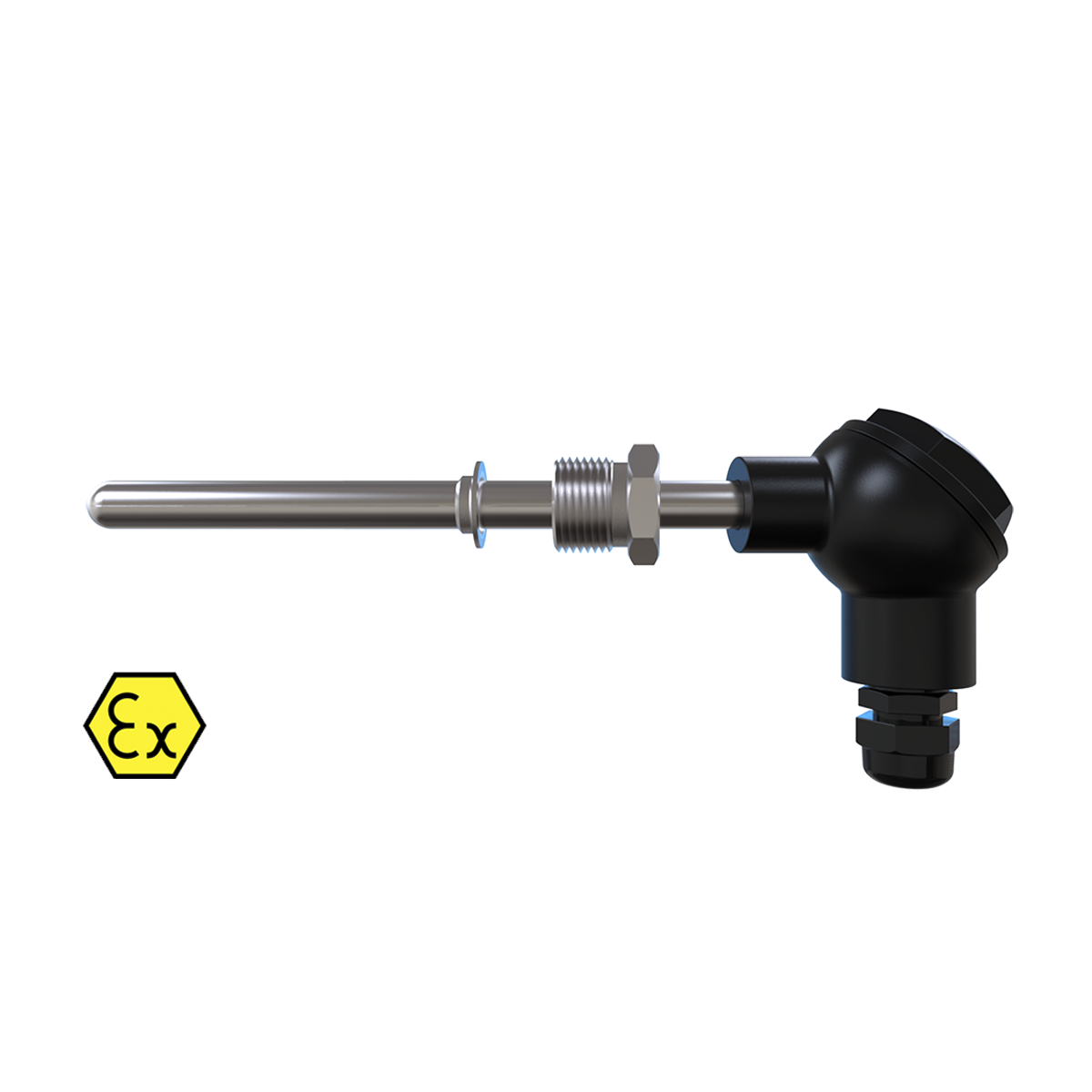

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная
электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Стандартный срок производства – от 5 рабочих дней
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
|
Характеристики |
ДТСхх5-ЕХ |
ДТС125-ЕX |
|||||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П, 100П |
Pt100, Pt500, Pt1000 |
50М, 100М |
50П, 100П, |
||
|
Диапазон измеряемых температур: |
|||||||
|
- класс допуска А |
|
–100…+450 °C |
–60…+300 °C |
–50…+85 °C |
–60…+85 °C |
||
|
- класс допуска В и С |
–50…+180 °C |
–196…+500 °C |
–60…+500 °C |
–50…+85 °C |
|||
|
Температура окружающей среды |
–60…+85 °C |
||||||
|
Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
||||||
|
Показатель тепловой инерции |
не более 10…30 с |
||||||
|
Сопротивление изоляции |
не менее 100 МОм |
||||||
|
Количество чувствительных элементов |
1 или 2 |
||||||
|
Схема внутренних соединений проводников |
2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
||||||
|
Исполнение сенсора относительно корпуса |
изолированный |
||||||
|
Материал коммутационной головки |
пластмассовая, металлическая |
||||||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||||||
|
Материал защитной арматуры |
сталь 12Х18Н10Т |
||||||
|
Степень защиты |
IP54 (IP65 – для датчиков с металлической головкой) |
||||||
|
Средний срок службы |
не менее 10 лет |
||||||
|
Маркировка взрывозащиты |
0Ex ia IIC T1...T6 Ga |
||||||
|
Параметры искробезопасных электрических цепей |
Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ |
||||||
