Датчики температуры воздуха предназначены для непрерывного измерения температуры наружного воздуха, а также температуры воздуха внутри помещений в автоматизированных системах вентиляции, отопления и кондиционирования (HVAC/ ОВК). Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и т.д. (настенные датчики температуры).
Датчики температуры воздуха устойчивы к воздействию окружающей среды и к изменениям погоды.
Области применения
ОВК (HVAC), ЖКХ – для измерения температуры снаружи и внутри помещений в системах отопления, системах вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: воздух.
Место установки
Помещения (в том числе, с нерегулируемыми климатическими условиями) и (или) навесы, а также открытые площадки.
Отличительные особенности
- Разнообразие выходных сигналов:Рt100, Рt1000, 50М, 100М, 50П, 100П, NTC3k, NTC10k, NTC20k; аналоговый 4…20 мА; цифровой RS-485.
- Удобство монтажа.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- межповерочный интервал 2 года (для некоторых исполнений).
- Произведено в РФ.
- Стандартный срок производства – от 5 рабочих дней.
Сравнение моделей
| Параметр* | ДТС125Л | ДТС125М | ДТС3125 | ДТС3005 |
| Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009 | 50М, 100М, 50П, 100П, РТ100, РТ1000 | 50М, 100М, 100П, РТ100 | 50М, 100М, РТ100, РТ1000 | 50М, РТ100, РТ1000 |
| Сенсоры NTC | - | - | NTC3k, NTC10k, NTC20k | - |
| Аналоговый выходной сигнал | - | 4…20 мА | - | - |
| Цифровой выходной сигнал | - | RS-485 | - | - |
| Межповерочный интервал | 2 года | Не СИ (сертификация в I кв. 2024 г.) | Не СИ | |
| Степень защиты | IP65 | IP54 | ||
| Температура окружающего воздуха, не более | +85 °C | |||
*см. подробнее в табл. «Технические характеристики»
Конструктивные исполнения
| Фото | Конструктивное исполнение | НСХ | Класс допуска/ точности | Схема соединения | Диапазон измеряемых температур, °С | Длина монтажной части, мм | Аксессуары (приобретаются отдельно) |
| ДТС125Л (выходной сигнал - сопротивление)
|  | 50М, 100М | В | 2-проводная 3-проводная 4-проводная | -50...+100 | 60, 80, 100 | Экран для защиты от солнечных лучей.
|
| C | |||||||
| 50П, 100П, | A, B, C | -60...+100 | |||||
| РT100, РT1000 | A | -30...+100 | |||||
| B, C | -50...+100 | ||||||
| ДТС3125
| | 50М, 100М | В | 2-проводная 3-проводная 4-проводная | -40...+100 | 60, 80, 100, 120 | |
| РT100, РT1000 | A | ||||||
| В | |||||||
| NTC 3k, NTC 10k, NTC 20k | 1 % – абсолютная погрешность для 25 °С | 2-проводная | |||||

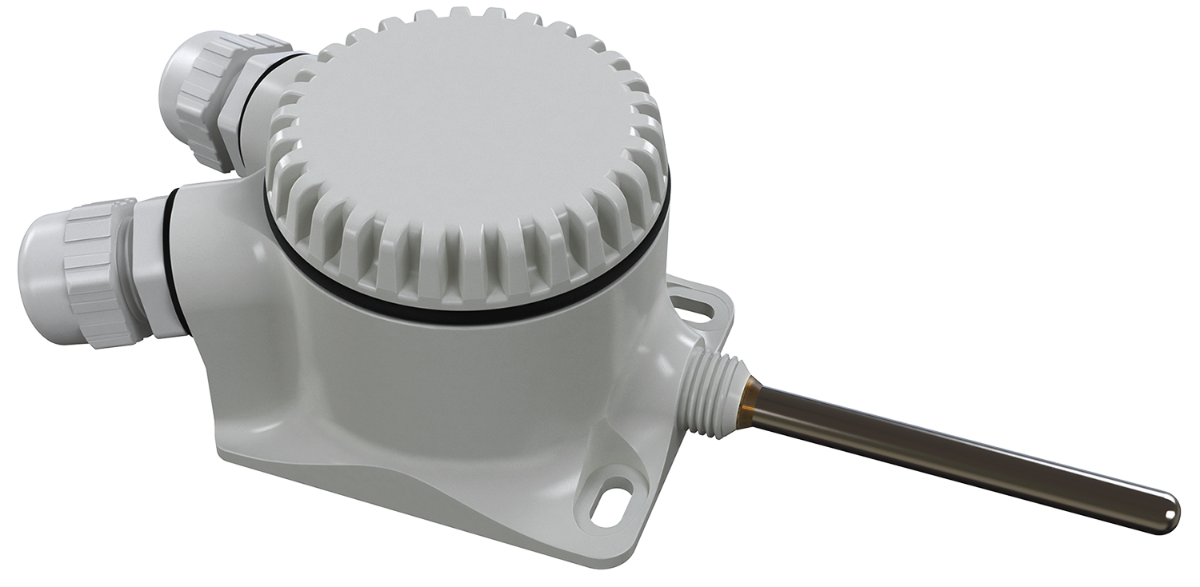

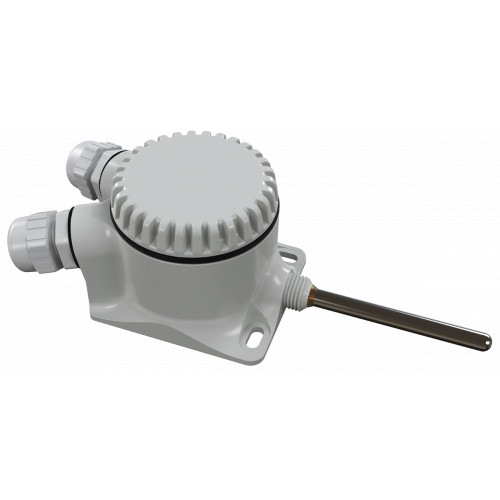

| ДТС125М.И (выходной сигнал ток 4...20 мА)
|  | 50М, 100М | 0,5 % 1,0 % | 2-проводная (выходной сигнал 4…20 мА) | -40...+80 | 60, 80, 100 | |
| 100П, РT100 | 0,25 % 0,5 % | ||||||
| ДТС125М.RS (выходной сигнал RS-485)
|  | 50М 100М 100П РТ100 | 1,0 % | 2- проводная (выходной сигнал RS-485) | -40…+85 | ||
| ДТС3005 (выходной сигнал - сопротивление)
|  | 50М, РT100 | В | 2-проводная 3-проводная 4-проводная | -40...+85 | - | нет |
| ДТС125Л, ДТС3125 – пластмассовая | ДТС125М.И – пластмассовая | ДТС125М.RS | ДТС3005 |
 |  |  |  |
| Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | – |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | – |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
