Промышленные электромагнитные расходомеры ПИТЕРФЛОУ Т от компании «ТЕРМОТРОНИК»
Этот материал опубликован в Сборнике материалов Комитета по энергетике Свердловского областного Союза промышленников и предпринимателей (СОСПП) за 2022-2023 годы (издание апрель 2023 года). Ознакомиться со Сборником Вы можете по ссылке.
Автор: Олег Борисович Чугунов, управляющий директор ООО «ТЕРМОТРОНИК», г. Санкт-Петербург.
В связи с текущими политическими и логистическими проблемами использование КИПиА зарубежного производства стало дорого и небезопасно поэтому со стороны промышленных предприятий резко вырос спрос на оборудование, разработанное и произведенное в России отечественными предприятиями. Одно из них - санкт-петербургская компания «ТЕРМОТРОНИК», использующая для изготовления средств КИПиА собственные разработки, технологии и производственные мощности.
Флагманским продуктом ООО «ТЕРМОТРОНИК» является электромагнитный расходомер-счетчик ПИТЕРФЛОУ РС, который компания выпускает и с успехом распространяет на рынке уже более 10 лет. Этот прибор выполняет стандартную для расходомеров функцию – измеряет объемный расход и объем электропроводящих жидкостей в полностью заполненных трубопроводах. Он может служить для учета холодной и горячей воды, а также тепловой энергии в обычных инженерных системах ЖКХ, кроме того, функциональность ПИТЕРФЛОУ РС позволяет успешно использовать его в системах орошения и мелиорации, на водяных скважинах и системах учета сточных вод.
Однако в данной статье речь пойдет о новой разработке компании - линейке расходомеров промышленного назначения ПИТЕРФЛОУ Т, которые компания вывела на рынок в 2021 году. Главное отличие расходомеров линейки ПИТЕРФЛОУ Т от ПИТЕРФЛОУ РС, помимо улучшенных характеристик, это возможность его использования для различных сред измерения: воды, промышленных стоков, кислот, химических реагентов, щелока, пульпы целлюлозы и т.п. Поэтому данное оборудование находит применение в таких отраслях, как химическая, металлургическая, горнодобывающая, цементная, целлюлозно-бумажная, энергетика (ТЭЦ, АЭС, ГРЭС) в системах водоочистки и водоподготовки и т.д.
(фото 1)
(фото 2)
В новой линейке представлены расходомеры с диаметрами измерительных каналов от 20 до 200 мм. Сами каналы покрываются материалами, обеспечивающими повышенную устойчивость к агрессивным средам, по технологии центробежного нанесения покрытия, которая была разработана специалистами компании «ТЕРМОТРОНИК». Это может быть фторопласт ETFE, выдерживающий температуру эксплуатации вплоть до +150 °C и стойкий к большинству агрессивных сред, или полиуретан с его высокой износоустойчивостью и способностью выдержать большое количество твердых включений. Температура эксплуатации расходомеров с полиуретановым покрытием измерительного канала – до +70 °C.
Электроды промышленных расходомеров также имеют особое исполнение. Их материал зависит от характеристик и состава измеряемой жидкости. Так, для воды, промышленных стоков, абразивных жидкостей, пульп электроды изготавливаются из нержавеющей стали 316L, для промышленных стоков, кислот, химических реагентов — из хастеллоя C276, для бумажной массы, щелока, коагулянтов, рассолов, абразивных жидкостей, пульп — из титана, а для кислот и химреагентов — из тантала. Кроме того, электроды выполняют функцию заземления, это решение позволяет отказаться от применения защитных и токопроводящих колец и таким образом укрепить конструкцию расходомера.

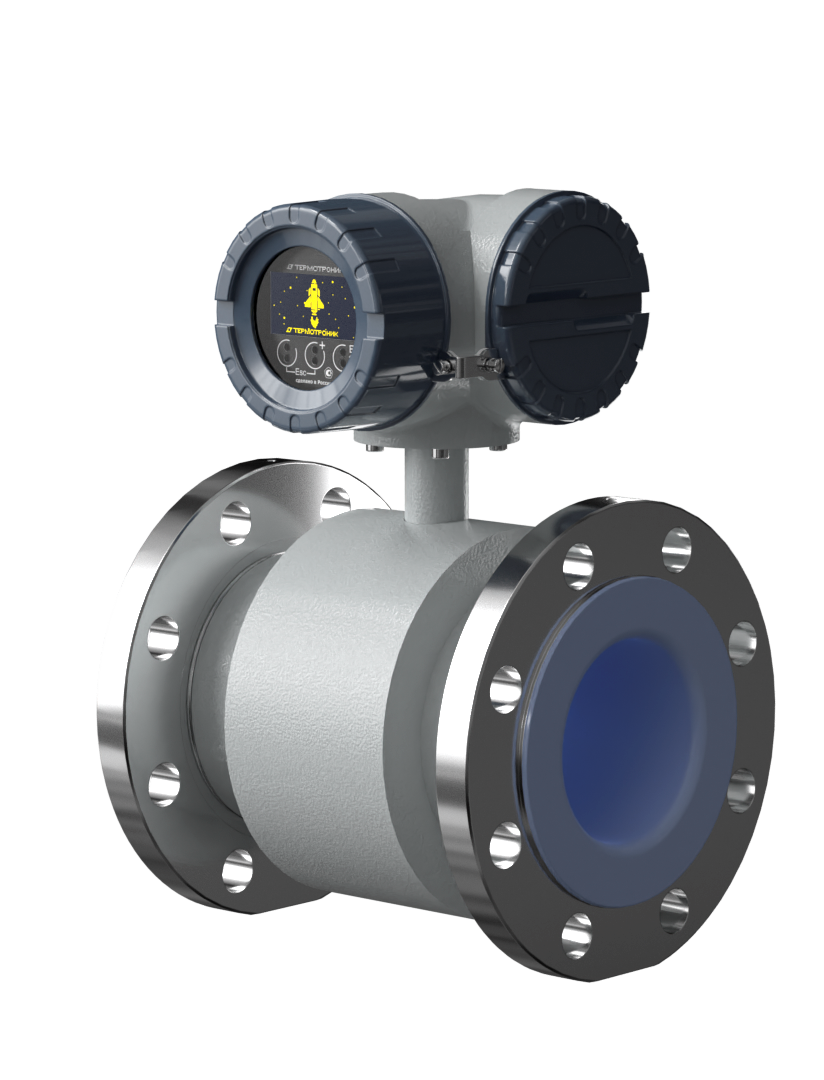

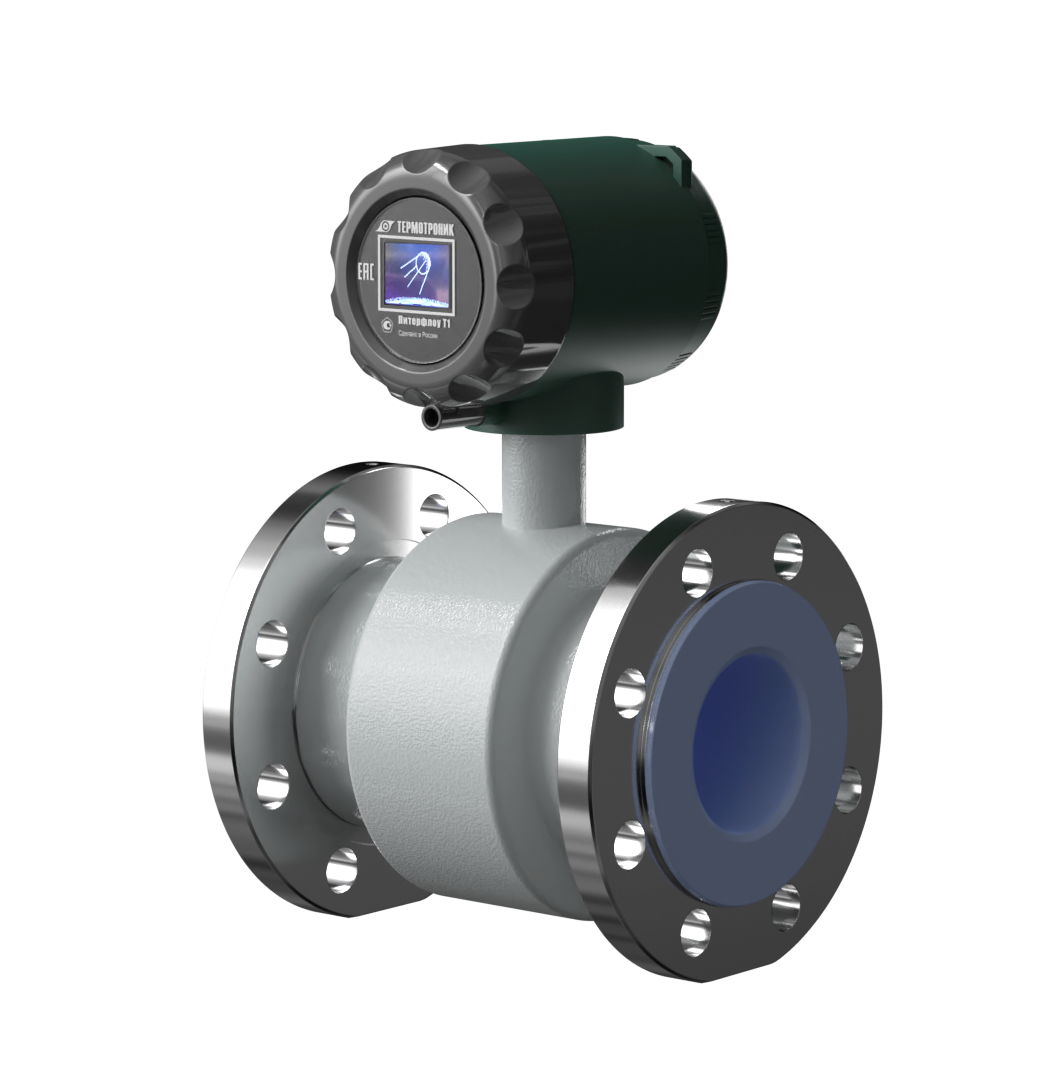

В настоящее время линейка ПИТЕРФЛОУ Т делится на две основные серии – Т1 и Т3, которые отличаются друг от друга главным образом конструкцией и возможностями электронного блока. У ПИТЕРФЛОУ Т1 (фото 1) он выполнен в корпусе из ударопрочного пластика со степенью защиты IP66. У электронного блока ПИТЕРФЛОУ Т3 (фото 2) корпус выполнен из алюминиевого сплава с эпоксидным покрытием, внутри расположен отсек с платами и съемный модуль индикации. Корпус имеет цилиндрическую форму и закрывается с двух сторон навинчивающимися крышками с уплотнительным кольцом из твердой резины. Передняя панель выполнена из стекла. Блок имеет отдельный отсек с клеммами, что обеспечивает удобство подключения электрических и сигнальных цепей.

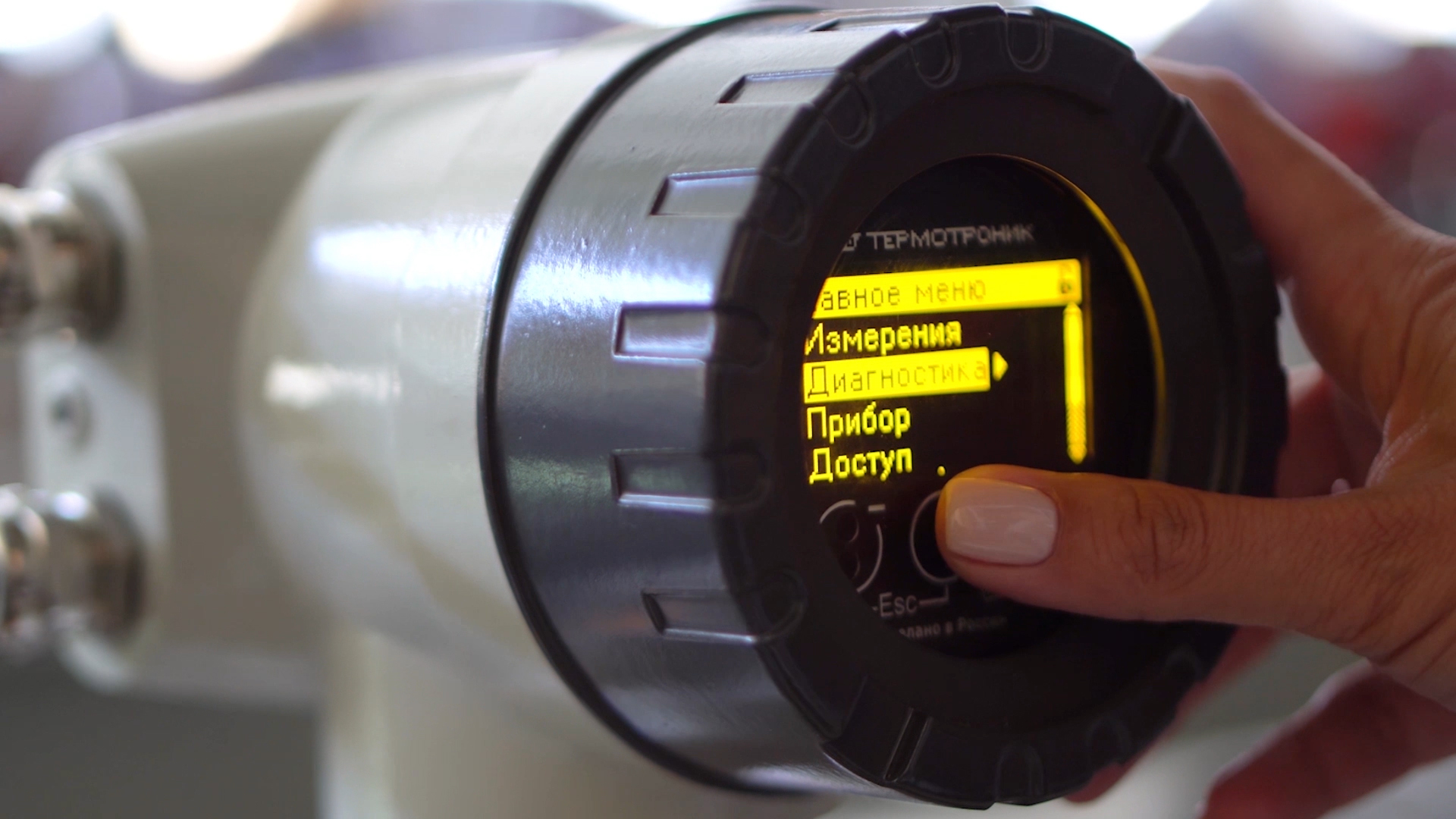

Промышленные расходомеры ПИТЕРФЛОУ Т3 оснащены жидкокристаллическим дисплеем с сенсорными кнопками и подсветкой, с помощью которого можно просматривать значения и производить настройку (фото 3). Данные об измерениях, по самодиагностике и другой информации отображаются на четырех последовательно сменяющих друг друга экранах. При этом электромагнитные расходомеры ПИТЕРФЛОУ Т3 оснащаются интерфейсом RS-485 (по заказу) для подключения к сети передачи данных и удаленной работы. Также они оснащены интерфейсами 4-20 мА с HART-протоколом и возможностью настройки диапазона через клавиатуру, число-импульсным выходом. По удобству настройки и эксплуатации данная линейка соответствует лучшим мировым стандартам.
(фото 3)

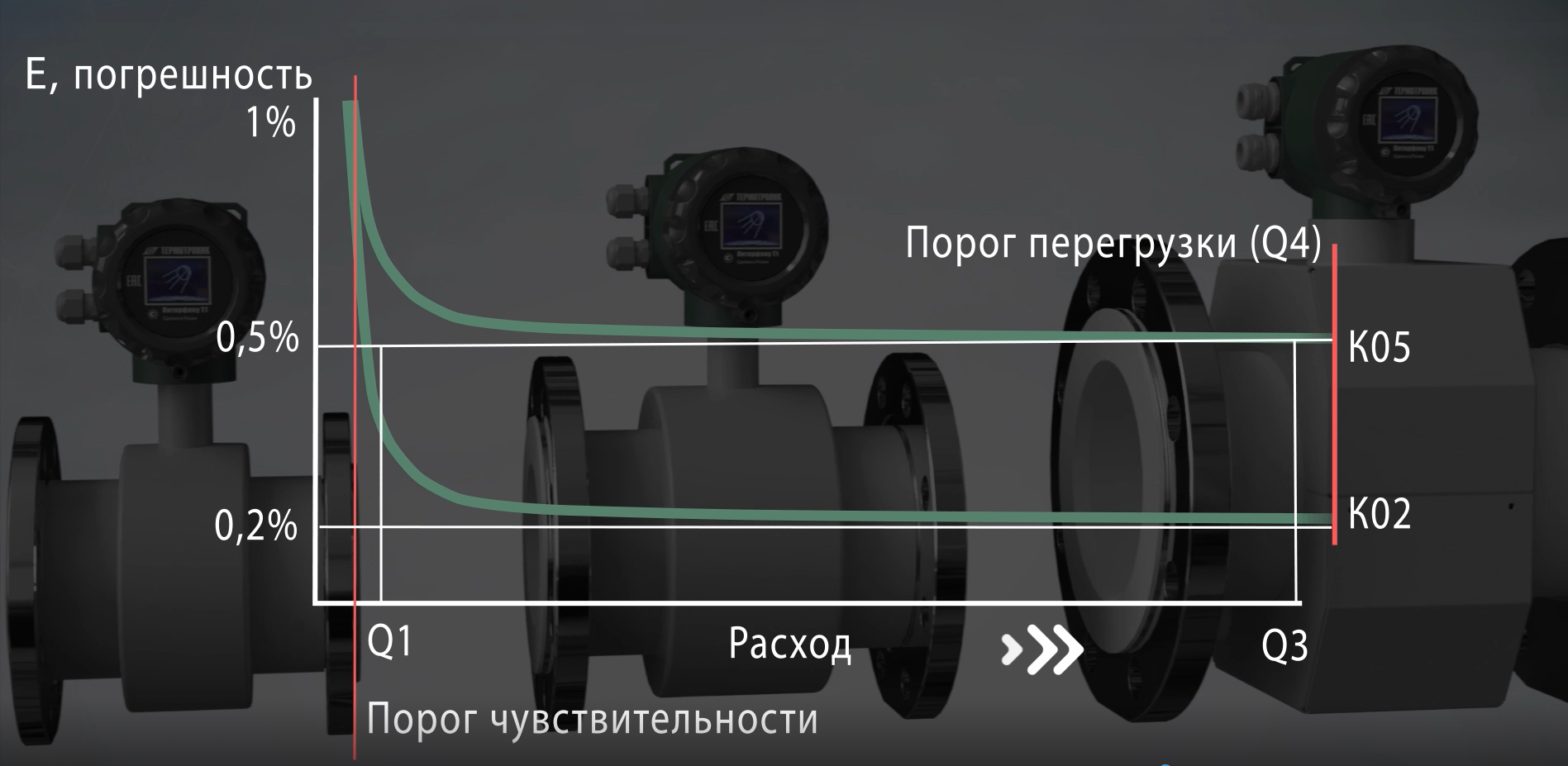

Относительная погрешность измерений (фото 4) у них составляет 0,5 %, имеются также исполнения с относительной погрешностью измерения 0,2 %. Для расходомеров класса точности K05 пределы допускаемой относительной погрешности измерения расхода и объема при любом направлении потока в диапазоне расходов от Q3 до Q1 (скорость среды от 10 до 0,01 м/с) составляют ±(0,5 + 0,01 · (Q3/Q)) %, где Q – измеренное значение расхода. Для приборов класса точности K02 показатели этого же параметра составляют ±(0,2 + 0,01 · (Q3/Q)) %.
(фото 4)
В заключение перечислим основные характеристики и преимущества электромагнитных расходомеров ПИТЕРФЛОУ Т:
- диапазон рабочих температур -40…+150 °C;
- относительная погрешность измерений ±0,5 и ±0,2 %,
- средний срок службы более 15 лет;
- полностью металлический корпус с химически стойким двухкомпонентным покрытием;
- фланцы из нержавеющей стали в базовой комплектации до диаметра 100 мм включительно.
Промышленные электромагнитные расходомеры «ПИТЕРФЛОУ Т» – это современные, точные и надежные приборы, удобные в эксплуатации, с гарантированной сервисной поддержкой, не зависящей от мировой политической конъюнктуры. Линейка способна закрыть большинство задач, стоящих перед промышленным заказчиком, и является ярким примером импортозамещения.
Производитель: ООО «ТЕРМОТРОНИК», г. Санкт-Петербург.
Авторизованный партнер на Урале:
ООО ТД «ЭЛЕКОМ»
г. Екатеринбург
+7 (343) 385-13-39
