Примеры успешного импортозамещения в промышленности: теплообменные аппараты ТТАИ, расходомеры и уровнемеры ВЗЛЁТ

Одним из примеров успешного импортозамещения в промышленности является применение интенсифицированных теплообменных аппаратов ТТАИ.

Напомним некоторые характеристики аппаратов, которые были разработаны для нужд подводного и надводного военного флота, а в дальнейшем адаптированы для гражданского применения:

• Температура сред – от -45 до +300 ^оС
• Коэффициент теплопередачи – до 10 000 ккал/м²час^оС
• Материалы – AISI304, AISI316, титановые сплавы
• Гарантия – 2 года
• Срок службы – 25 лет
• Сейсмостойкость – 9 баллов

Если сравнивать с пластинчатыми теплообменниками, то преимущества этих аппаратов выглядят так:

Интенсифицированные теплообменные аппараты ТТАИ уже более 30 лет применяются в энергетике, ЖКХ и промышленности. Выпущено более 12 тысяч аппаратов/ которые применяются в странах: РОССИЯ, УКРАИНА, БЕЛАРУСЬ, КАЗАХСТАН, МОЛДАВИЯЮ, ПРИДНЕСТРОВЬЕ, ЛИТВА, НИДЕРЛАНДЫ, и др. у авторитетных заказчиков: МИНОБОРОНЫ, СБЕРБАНК, ГАЗПРОМ, ЛУКОЙЛ, Т ПЛЮС, ТАТЭНЕРГО, АВТОВАЗ, КАМАЗ и др.

Интересен пример применения теплообменников ТТАИ в г. Краснокамск. На фото ниже сравнение установленных в один день и проработавших один отопительный сезон 2-х типов аппаратов – пластинчатого и ТТАИ. По результатам разборки видно, что в ТТАИ нет никаких отложений.

В таблице ниже приведены примеры применения  ТТАИ в промышленности:

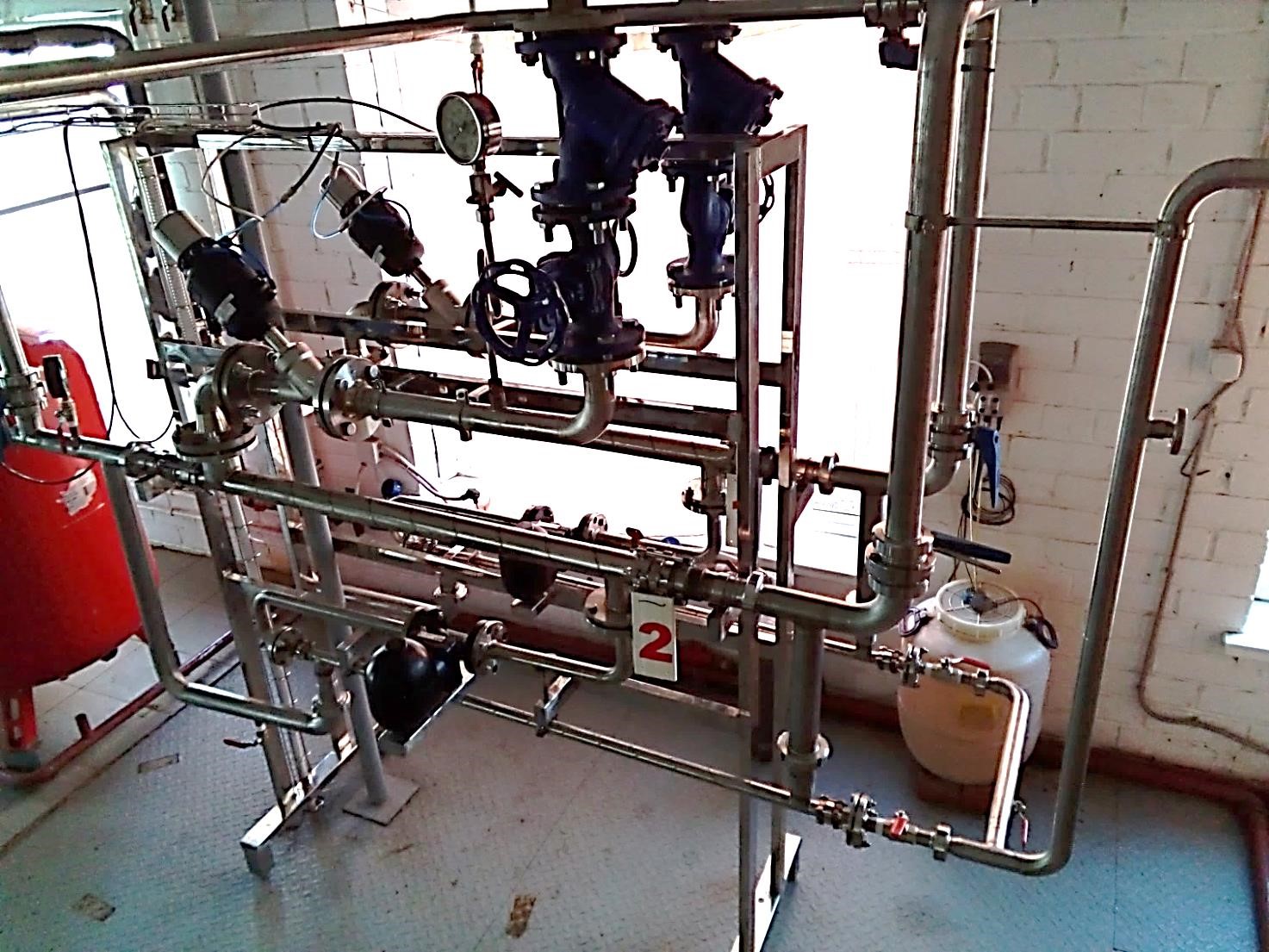

Свердловская область. Предприятие пищепрома в г. Нижний Тагил  (см фото ниже). Нагрев холодной воды для нужд ГВС и технологические процессы. 2012 г. – настоящее время. 11 теплообменных аппаратов. 11 лет эксплуатации. 2 аппарата «пар/вода» по 2,5 Гкал/час - в системе ГВС. Остальные – в технологических процессах. Высокая надежность. Простота обслуживания.

Применение аппаратов ТТАИ для пастеризации молока на Молокозаводе в г. Челябинск  (2018 год) приведено на фото ниже.

Аппараты ТТАи используется как маслоохладитель - в целях энергосбережения утилизируется тепло смазочного масла  компрессоров на предприятии БЕЛСТЕКЛОПРОМ в г. Гомель (2015 – 2018 гг) (см фото ниже):

Аппараты ТТАИ используются для подогрева дизтоплива на складе аварийного топлива на выходе из топливных ёмкостей в ЗАО «Экран-Энергия» в г. Новосибирске (2017-2019 гг.) (см. на фото ниже).

Аппараты ТТАИ используются для охлаждения закалочной жидкости, подогрева содового раствора, подогрева технологической воды на Подшипниковом заводе в г. Степногорск (Казахстан) (2011-2018 гг.) (см. на фото ниже).

Сегодня ТТАИ уже используются в промышленности для решения задач:

• Нагрев хозбытовой воды конденсатом технологического пара;
• Нагрев технологической воды за счет отбора тепла от пластовой воды;
• Подогрев технологической воды;
• Подогрев электролита хромирования;
• Подогрева содового моющего раствора;
• Поддержания температур в ваннах окрасочных линий;
• Охлаждение закалочной жидкости;
• Охлаждение жидкости гидравлики автоматов литься под давлением;
• Охлаждение технологической воды в резинотехническом цехе;
• Утилизация тепла смазочного масла компрессоров в целях энергосбережения;
• Утилизации тепла охлаждения двигателей;
• Прочее.

Вопросы и ответы по ТТАИ приведены на нашем сайте: https://www.elecom-ural.ru/voprosyi-otvetyi/teploobmenniki.html

Другим примером успешного импортозамещения в промышленности является применение расходомеров и уровнемеров ВЗЛЁТ.

Расходомер ультразвуковой ВЗЛЁТ МР УРСВ-744 Ех

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, кислот, щелочей, пищевых продуктов, нефтепродуктов и т.д.) в одном напорном трубопроводе в сложных условиях эксплуатации, в том числе во взрывоопасных зонах, в металлургии, для оперативного учета нефтепродуктов, химической промышленности и т.д.

Вывод информации: ЖК-индикатор; импульсы с нормированным весом или логические сигналы; RS-485; токовый сигнал; HART.

Аналог иностранных ультразвуковых расходомеров:

• KROHNE OPTISONIC, KROHNE ALTSONIC;
• EMERSON ROSEMOUNT;
• Endress+Hauser PROSONIC FLOW;
• SIEMENS SITRANS FUS, FUS SONO, FUE;
• Аналог расходомеров GE PANAMETRICS PANAFLOW, AqwaTrans series,  digitalflow, sentinel.

Расходомер имеет: диаметры от 40 до 1000 мм, срок службы 25 лет.

Расходомер ультразвуковой ВЗЛЁТ МР УРСВ-5хх ц

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов, нефти, нефтепродуктов и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.

Вывод информации:

ЖК-индикатор, импульсные или логические сигналы, RS-232/RS-485, токовый сигнал (по заказу), Ethernet (по заказу).

Аналог иностранных ультразвуковых расходомеров:

• KROHNE OPTISONIC, KROHNE ALTSONIC;
• EMERSON ROSEMOUNT;
• Endress+Hauser PROSONIC FLOW;
• SIEMENS SITRANS FUS, FUS SONO, FUE;
• FLEXIM серии FLUXUS;
• Аналог расходомеров GE PANAMETRICS PANAFLOW, AqwaTrans series, digitalflow, sentinel.

Расходомер имеет: диаметры от 10 до 10000 мм, врезные и накладные датчики, срок службы 25 лет.

Расходомер электромагнитный ВЗЛЁТ ТЭР

Предназначен для точного и стабильного измерения расхода и объема различных жидкостей (агрессивных, пищевых) в технологических процессах промышленных предприятий.

Вывод информации:

графический высококонтрастный ЖК-индикатор с постоянной подсветкой; два универсальных импульсных выхода; гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА; RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу); HART (по заказу).

Исполнения:

общепромышленное, агрессивостойкое, износоустойчивое, взрывозащищенное, раздельное, IP68

Аналог иностранных электромагнитных расходомеров:

• KROHNE OPTIFLUX;
• Endress+Hauser PROMAG;
• SIEMENS SITRANS FM MAG, FM TRANSMAG;
• YOKOGAWA ADMAG, в том числе AXF, AXR, CA, AXW.

Расходомер имеет: диаметры от 10 до 500 мм, срок службы 15 - 24 лет, имитационная поверка.

Уровнемер радарный ВЗЛЁТ РУ Ех

Предназначен для автоматического бесконтактного измерения уровня жидких и сыпучих сред, в том числе во взрывоопасных зонах.

Вывод информации: токовая петля 4-20мА, RS-485 Modbus RTU,  универсальный выход, HART, ЖК-индикатор.

Аналог радарных и ультразвуковых уровнемеров:

• KROHNE OPTIWAVE, KROHNE OPTISOUND;
• EMERSON ROSEMOUNT;
• Endress+Hauser MICROPILOT;
• SIEMENS LR;
• YOKOGAWA PULS;
• Аналог радарных и ультразвуковых уровнемеров VEGA серий VEGAPULS, VEGASON, VEGACAL, VEGAFLEX.

Уровнемер может определять уровень до 30 м с погрешностью ± 2мм.

Расходомер ВЗЛЁТ РГ

Предназначен для измерения скорости потока и определения в рабочих условиях объёма и объёмного расхода газов в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а также в газоходах технологического назначения при различных условиях эксплуатации, включая работу во взрывоопасных зонах.

Аналог иностранных датчиков:

• FLOWSIC компании SICK;
• D-FL компании DURAG ICP.

Также применяется в составе систем экологического мониторинга промышленных предприятий в соответствии с федеральным законом № 219-ФЗ.

Расходомер применяется для условий: внутренний диаметр газохода от 500 до 13000 мм, толщина стенки газохода, не более 1000 мм.

Обращаем также внимание на российскую систему экологического мониторинга СмартЭКО-М, предназначенную для непрерывных измерений:

• массовой концентрации вредных газов и пыли;
• объёмной доли кислорода, диоксида углерода и паров воды;
• скорости потока и объемного расхода;
• температуры и давления в отходящих газах топливосжигающих установок.

Выбирая СмартЭКО-М, вы защищены от любых рисков, связанных с таможенными ограничениями, санкциями или законодательными требованиями к российскому происхождению системы.
