Опыт применения интенсифицированных теплообменных аппаратов ТТАИ взамен пластинчатых аппаратов на котельных МУП «Жилкомсервис-СЛ» в Городском округе «Сухой Лог»
Муниципальное унитарное предприятие «Жилкомсервис-СЛ» было создано решением комитета по управлению муниципальным имуществом от 01.12.2015 года № 181.
Предприятие снабжает тепловой энергией, выработанной на собственных котельных 8 населенных пунктов городского округа Сухой Лог:
- г. Сухой Лог (котельные № 1, 5, 6, 7, 11, 18, 19, 20, 22);
- с. Новопышминское (котельная № 2);
- с. Филатовское (котельная № 3);
- с. Рудянское (котельная № 4);
- пос. Алтынай (котельные № 8, 9, 10, 21);
- д. Глядены-санаторий (котельная № 24);
- с. Знаменское (котельная № 27).
Структура потребителей тепловой энергии:
- население – 69,48 %;
- бюджетные потребители – 17,25 %;
- прочие потребители – 13,27 %.
Общая протяженностью трубопроводов в двухтрубном исчислении 74,1 км диаметром от 32 до 900 мм.
На котельных предприятия до недавнего времени использовались пластинчатые теплообменные аппараты вода-вода и пар-вода западных брендов. При использовании аппаратов возникали постоянные потребности в промывке (чистке) аппаратов. При разборке-сборке аппаратов появлялась необходимость в регулярной замене пластин и уплотнений, которых в аппаратах большое количество. А стоимость уплотнений достигала от 30 до 50% стоимости нового теплообменного аппарата. Вид аппаратов и пластин к ним смотри на фото.
В 2021 году предприятием МУП «Жилкомсервис-СЛ» после получения информации в ходе открытого заседания Комитета по энергетике Свердловского областного Союза промышленников и предпринимателей (СОСПП) и изучения, предоставленных Группой компаний ЭЛЕКОМ материалов, было принято решение начать переход на теплообменные аппараты другой марки, а именно, интенсифицированные теплообменные аппараты ТТАИ, производства компании ТЕПЛООБМЕН г. Севастополь. Было учтено: высокие характеристики эффективности аппаратов ТТАИ, малый вес и удобство монтажа, невысокая стоимость аппаратов и близкие к нулевым расходы на эксплуатацию, большое количество положительных отзывов по эффективности и эксплуатации аппаратов, длительный опыт производства аппаратов (с 1993 года).
В 2021 – 2023 годах на основании заполненных на предприятии МУП «Жилкомсервис-СЛ» опросных листов при тесном взаимодействии с официальным представителем завода-изготовителя – Группы компаний ЭЛЕКОМ сделаны расчеты и приобретено 19 аппаратов ТТАИ суммарной мощностью 43,681 Гкал/час, в т.ч.:
|
Водяной подогреватель – 9 шт.; Паровой подогреватель – 5 шт.; Охладитель конденсата – 5 шт. |
Минимальная мощность – 0,01 Гкал/ч (масса 1 кг) Максимальная мощность – 19,12 Гкал/ч (масса 202 кг) |
Более подробно с техническими характеристиками приобретенных аппаратов можно ознакомится в таблице ниже.
|
Наименование |
Мощн., Гкал/час |
Греющая среда |
Нагре-ваемая среда |
Темпер. греющ. среды, оС |
Темпер. нагрев. среды, оС |
Расход греющ. среды, м3/ч |
Расход нагрев. среды, м3/ч |
Масса, кг |
Длина (L), мм |
Диам. (d), мм |
|
|
ТТАИ-21-634 |
0,0109 |
вода |
вода |
95/70 |
5/60 |
9,45 |
0,2 |
1 |
1045 |
27 |
|
|
ТТАИ-21-741-1 |
8 |
пар |
вода |
130/… |
30/95 |
13,68 т/ч |
125,54 |
93 |
2865 |
200 |
|
|
ТТАИ-21-741-2 |
конденс |
вода |
…/65 |
30/95 |
11 |
1175 |
103 |
||||
|
ТТАИ-21-882-1 |
2 |
пар |
вода |
130/… |
30/95 |
3,42 т/ч |
31,39 |
23 |
2275 |
103 |
|
|
ТТАИ-21-882-2 |
конденс |
вода |
…/65 |
30/95 |
3 |
1405 |
46 |
||||
|
ТТАИ-21-883 |
3 |
вода |
вода |
115/65 |
30/95 |
61,85 |
47,08 |
42 |
2325 |
153 |
|
|
ТТАИ-21-884 |
0,1 |
вода |
вода |
95/70 |
5/75 |
4,11 |
1,44 |
3 |
2005 |
38 |
|
|
ТТАИ-21-2452-1 |
19,1174 |
пар |
вода |
150/… |
30/95 |
32,35 т/ч |
300 |
202 |
1725 |
324 |
|
|
ТТАИ-21-2452-2 |
конденс |
вода |
…/65 |
30/95 |
29 |
1775 |
153 |
||||
|
ТТАИ-21-2477-1 |
3,25 |
пар |
вода |
150/… |
30/95 |
5,45 т/ч |
51 |
26 |
1725 |
124 |
|
|
ТТАИ-21-2477-2 |
конденс |
вода |
…/65 |
30/95 |
6 |
2075 |
58 |
||||
|
ТТАИ-23-326 |
0,035 |
вода |
вода |
90/70 |
20/75 |
1,8 |
0,65 |
2 |
1995 |
27 |
|

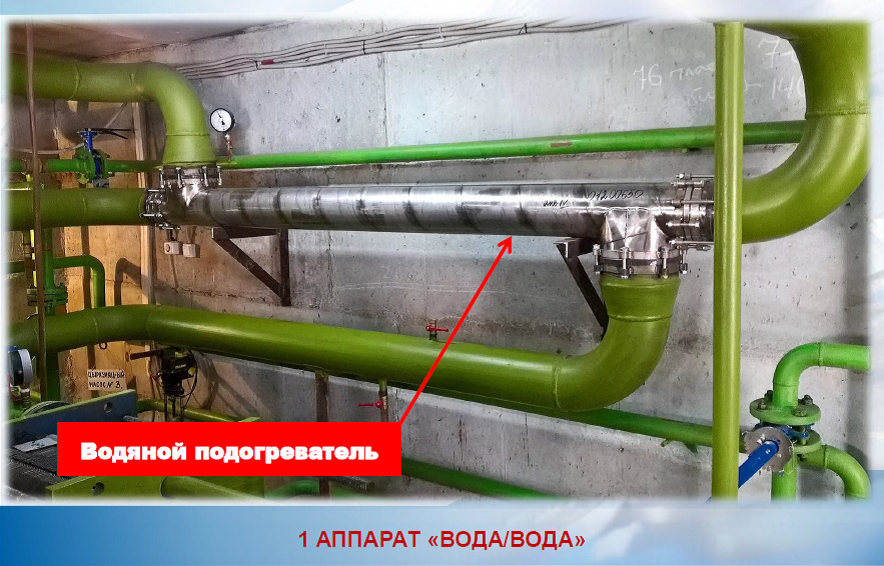

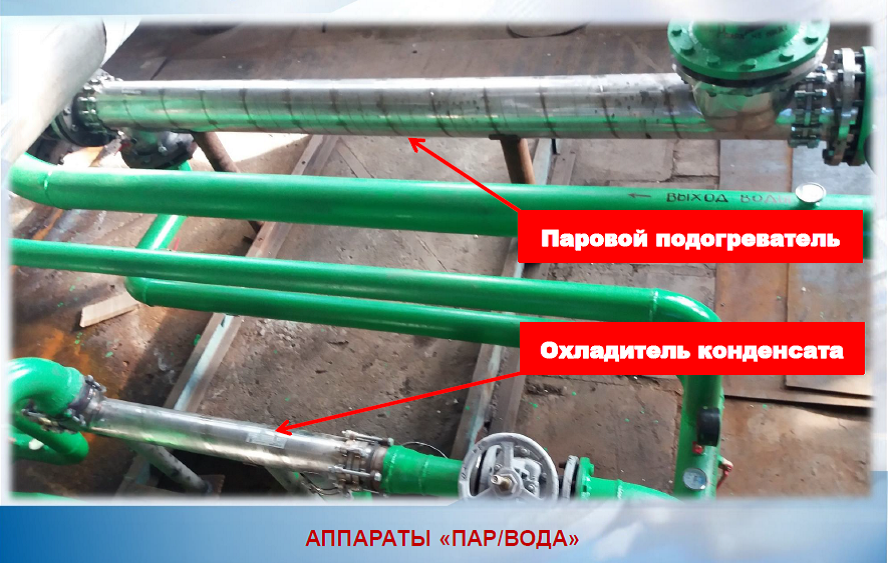

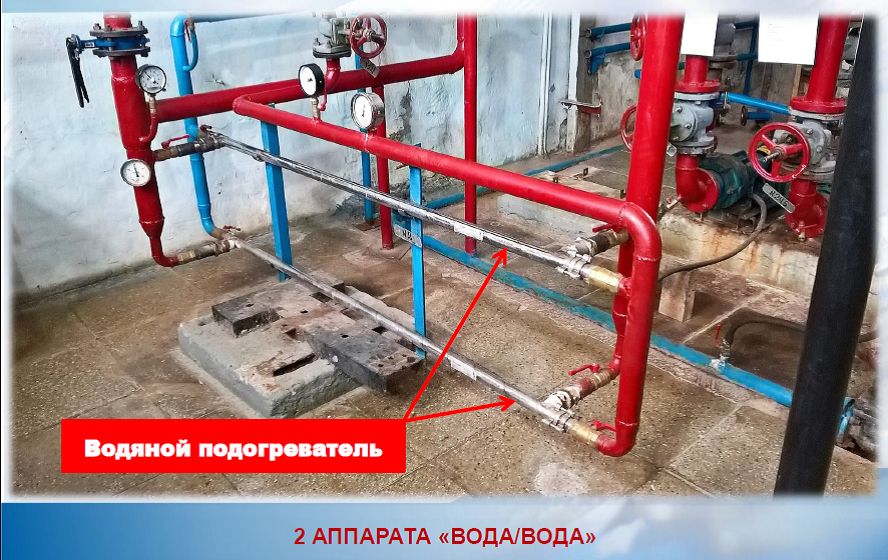

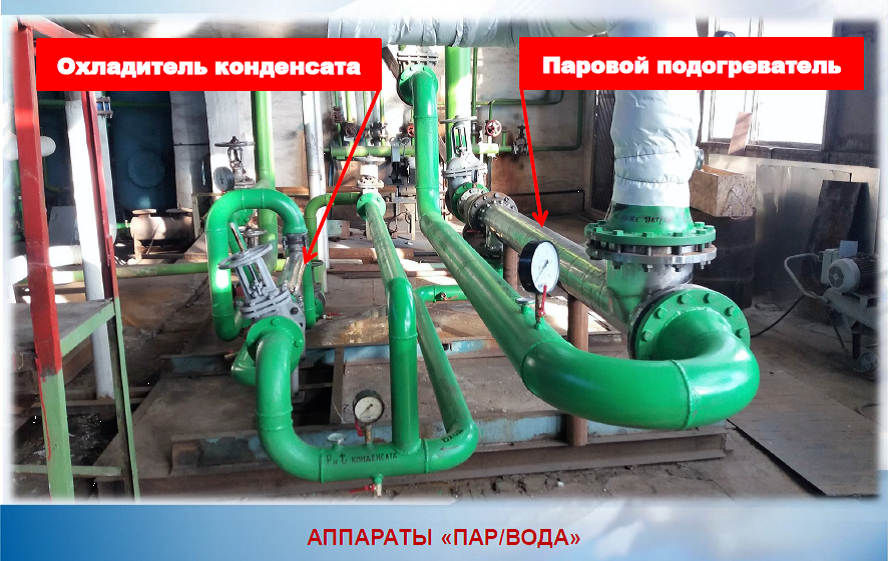

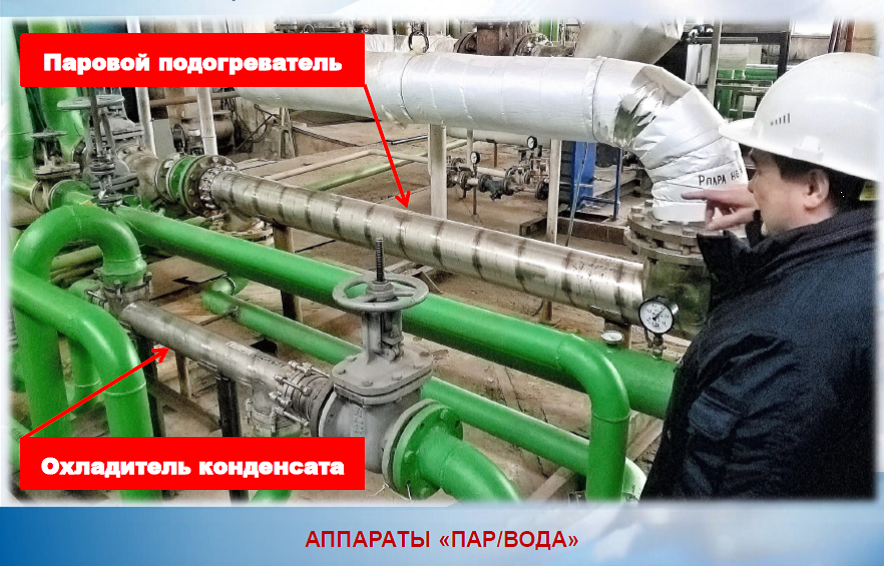

Первый опыт эксплуатации на котельных предприятия МУП «Жилкомсервис-СЛ» в Городском округе «Сухой Лог» показал правильность сделанного выбора. Некоторые примеры установки аппаратов приведены на фото ниже.
