Многотарифный учет электрической энергии. Возможны варианты

А.В.Неплохов, директор НПП "ЭЛЕКОМ" г. Екатеринбург.

Актуальной в сфере учета энергоносителей является задача организации многотарифного учета электрической энергии, которая на практике имеет два варианта решения.

Вариант 1

Для организации многотарифного учета электроэнергии используются двухтарифные электросчетчики индукционного или электронного типов и устройства переключения тарифов. К одному устройству переключения тарифов, как правило, подключается несколько электросчетчиков. Построение такой схемы учета целесообразно при организации двухтарифного учета электроэнергии у потребителя, имеющего небольшое количество точек учета в случаях, когда не требуется дополнительная информация о параметрах электроснабжения, кроме накопленного значения потребленной электроэнергии

Вариант 2

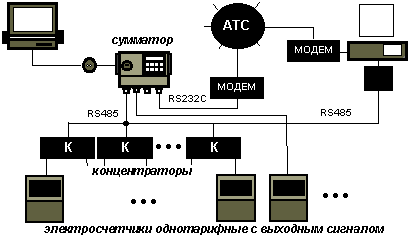

Возможен и другой вариант построения системы учета. В точках учета электроэнергии расположены однотарифные электросчетчики индукционного или электронного типов с импульсным выходным сигналом. Переключение тарифов и вычисление параметров электроснабжения осуществляется при помощи сумматора. Один сумматор, например, типа СПЕ542 (изготовитель АОЗТ НПФ "ЛОГИКА", г. Санкт-Петербург), может обрабатывать информацию с 128 электросчетчиков. Пример схемы учета и различные варианты вывода информации приведены на рисунке ниже.
