Автоматизированный теплопункт - интересное и доступное решение

Опубликовано: 01.02.2004

Автоматизированный теплопунктСегодня ни у кого не вызывает сомнений важность решения задач оптимизации теплоснабжения объектов. Речь идет о необходимости автоматизации теплоснабжения на уровне индивидуальных тепловых пунктов (ИТП) зданий и сооружений (жилых домов, школ, больниц и др.). При наличии автоматизированного теплового пункта (АИТП) потребление тепловой энергии на нужды отопления ниже, чем при его отсутствии, в среднем на 30%. Кроме того, АИТП обеспечивает повышение комфортности внутриобъектного климата за счет исключения перетопов, компенсации недотопов и обеспечения устойчивого гидравлического режима. Таким образом, сегодня не стоит вопрос, нужен или нет АИТП. Вопрос стоит только о выборе того или иного варианта применяемого оборудования, реализующего эту функцию. Выбираемый вариант АИТП должен отвечать требованиям, с одной стороны, монтажных (строительных или им подобных) организаций, а другой стороны конечных потребителей (МУП, РЭМП, ТСЖ). Требования эти сводятся к следующим основным составляющим:

  • функциональная достаточность (учет, регулирование, управление режимами, ведение базы учетных данных);
  • удобство использования (простота и удобство доступа к информации);
  • минимальная начальная стоимость (как оборудования, так и его монтажа);
  • минимальные эксплуатационные затраты (надежность, гарантия);

Всем этим требованиям отвечает АИТП, построенный на базе тепловычислителя-регулятора СПТ961М. Этот прибор реализует в одной оболочке сразу две функции, которыми в недавнем прошлом не мог "похолном объеме ни один из выпускаемых приборов энергосберегающего направления. С его появлением стало возможным при минимальной конфигурации аппаратных средств не только реализовать функцию тотального и интервального учета потребления тепловой энергии на нужды отопления и горячего водоснабжения объекта, но и оптимизировать режим теплоснабжения путем поддержания его характеристик в зависимости от температуры наружного воздуха и времени суток. Прибор выпускается ведущим производителем широкой номенклатуры оборудования, предназначенного для учета всех видов энергоносителей, фирмой "ЛОГИКА". В комплекте с высококачественными и в то же время недорогими датчиками и исполнительными механизмами отечественного производства (электромагнитными расходомерами воды, платиновыми термосопротивлениями, запорно-регулирующими клапанами) он позволяет реализовать в полном объеме все вышеприведенные требования:

  • учет и регулирование теплопотребления, а также выбор и оптимальную настройку режимов теплоснабжения объекта;
  • доступ к базе данных учета и параметров регулирования с клавиатуры СПТ961М, посредством накопителя-архиватора и персонально-го переносного (или стационарного) компьютеров через оптический порт, кабельную линию связи или линии связи общего доступа;
  • минимальная стоимость основного комплекта оборудования и низкая стоимость работ по его установке, обусловленная минимальным количеством монтажных компонентов (отсутствие дублирующих элементов, свойственных ранее применяемым подобным системам) и простотой их установки;
  • минимальные затраты на эксплуатацию, определяемые высокой надежностью оборудования, а также длительным межповерочным интервалом измерительных устройств (4 года) и большим сроком гарантии (5 лет);

Надо отметить, что программное обеспечение верхнего уровня, функционирующее на внешнем по отношению к системе компьютере, поставляется бесплатно и, таким образом, расширение за счет этого сервисных функций не приводит к увеличению общей стоимости АИТП.

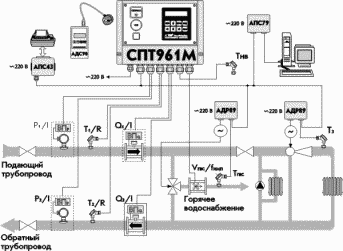

Один из вариантов построения АИТП приведен на рисунке. В состав основного оборудования входят:

  • тепловычислитель-регулятор СПТ961М - обеспечивает обработку информации с первичных преобразователей расхода и температуры теплоносителя, а также управление параметрами теплоснабжения и горячего водоснабжения объекта в зависимости от температуры наружного воздуха и времени суток с учетом температуры теплоносителя в обратном трубопроводе;
  • расходомеры воды электромагнитные (до 6 шт.) диаметром от 20 до 150 мм с общим диапазоном измерения расхода от 0,03 до 630 м3/час (1:50);
  • датчики температуры теплоносителя и наружного воздуха - термосопротивления платиновые малогабаритные (до 7 шт.

САРТВозможна также установка датчиков давления (до 13 шт.) для контроля и регистрации давления в трубопроводах. Подключаемые к тепловычислителю-регулятору периферийные устройства (компьютер, накопитель-архиватор, принтер) позволяют регистрировать, накапливать, обрабатывать информацию. Удаленный доступ к тепловычислителю-регулятору с использованием разнообразных каналов связи (кабель, телефонная линия, радиоканал) упрощает подготовку отчетности по использованию тепловой энергии и обслуживание АИТП в целом. Эффективному решению этих задач способствует и специализированное программное обеспечение, поставляемое совместно с СПТ961М. Таким образом, описанный вариант построения АИТП позволяет рационально подойти к решению задач оптимизации теплоснабжения объектов. Высокая эффективность, а также низкие начальная стоимость и эксплуатационные затраты, делают его доступным к широкому применению и максимально экономически выгодным.
