Автоматизация ИТП - простые решения

А.С.Жучков, главный инженер НПП “ЭЛЕКОМ”

Публикация в специализированном издании "Энергетика региона" №7-8.

Кто из энергетиков или заместителей по АХЧ не мечтал об автоматике индивидуального теплового пункта (ИТП), которая самостоятельно решает задачи - какое количество тепловой энергии и в какое время взять из тепловой сети, а также принимает меры против завышения температуры обратной воды? Наверное, все. И руководители организаций, и ответственные за эксплуатацию теплопотребляющих установок лица сталкиваются с необходимостью с одной стороны, экономии тепловой энергии, а с другой - поддержания комфортных условий внутри помещений. Для этого сегодня на рынке энергосбережения есть большое количество оборудования, позволяющего решать поставленные задачи. Оно позволяет:

• корректировать температуру теплоносителя в подающем трубопроводе в зависимости от температуры наружного воздуха (выбирать необходимый температурный график);
• корректировать температуру теплоносителя в обратном трубопроводе в зависимости от температуры теплоносителя в подающем трубопроводе;
• ограничивать подачу тепловой энергии в зависимости от режима эксплуатации здания в различное время суток (день/ночь) и дни недели (рабочие/выходные);
• поддерживать заданную температуру в системе горячего водоснабжения;
• поддерживать гидравлический режим системы отопления;
• обеспечивать защиту от размораживания системы отопления;
• обеспечивать интенсивный прогрев помещений перед началом рабочего дня.

Приведем примеры основного оборудования, входящего в состав системы автоматического регулирования потребления тепловой энергии (САРТ) и зарекомендовавшего себя на практике с положительной стороны:

• ТРМ-32 - недорогой и надежный погодный регулятор;
• ТЕРМОДАТ 35 - контроллер с расширенными возможностями;
• ECL Comfort 300 – контроллер повышенной надежности;
• КЗР - недорогие и надежные клапаны запорно-регулирующие, позволяющие регулировать расход теплоносителя в широком диапазоне;
• РР и РД – регуляторы расхода и давления прямого действия, предназначенные для поддержания постоянного давления, перепада давления и расхода воды (пара);
• РТ-ДО (ДЗ) – регулятор температуры прямого действия, предназначенный для автоматического поддержания температуры регулируемой среды .
• VILO - TOP - S , GRUNDFOSS – малошумные бесфундаментные циркуляционные (подмешивающие) насосы. Применение импортных насосов обусловлено высокими требованиями предъявляемыми к этим агрегатам.

Приведенное выше оборудование многократно применялось нашим предприятием в составе систем автоматического регулирования теплоснабжения объектов, устанавливаемых в ИТП, и зарекомендовало себя как надежное, функционально достаточное и удобное в эксплуатации. Применение этого оборудования для автоматизации теплопотребления позволяет получить до 40% экономии тепловой энергии при одновременном создании комфортных условий внутри помещений за счет:

• подачи в здание необходимого количества тепловой энергии;
• снижения подачи тепловой энергии в здание в выбранные периоды;
• снижения температуры воздуха в отдельных помещениях в выбранные периоды;
• использования естественных притоков тепла от людей, освещения, солнечной энергии и работающих электрических приборов;
• поддержания температуры воды в системе ГВС на заданном уровне и отключения воды в ночные часы.

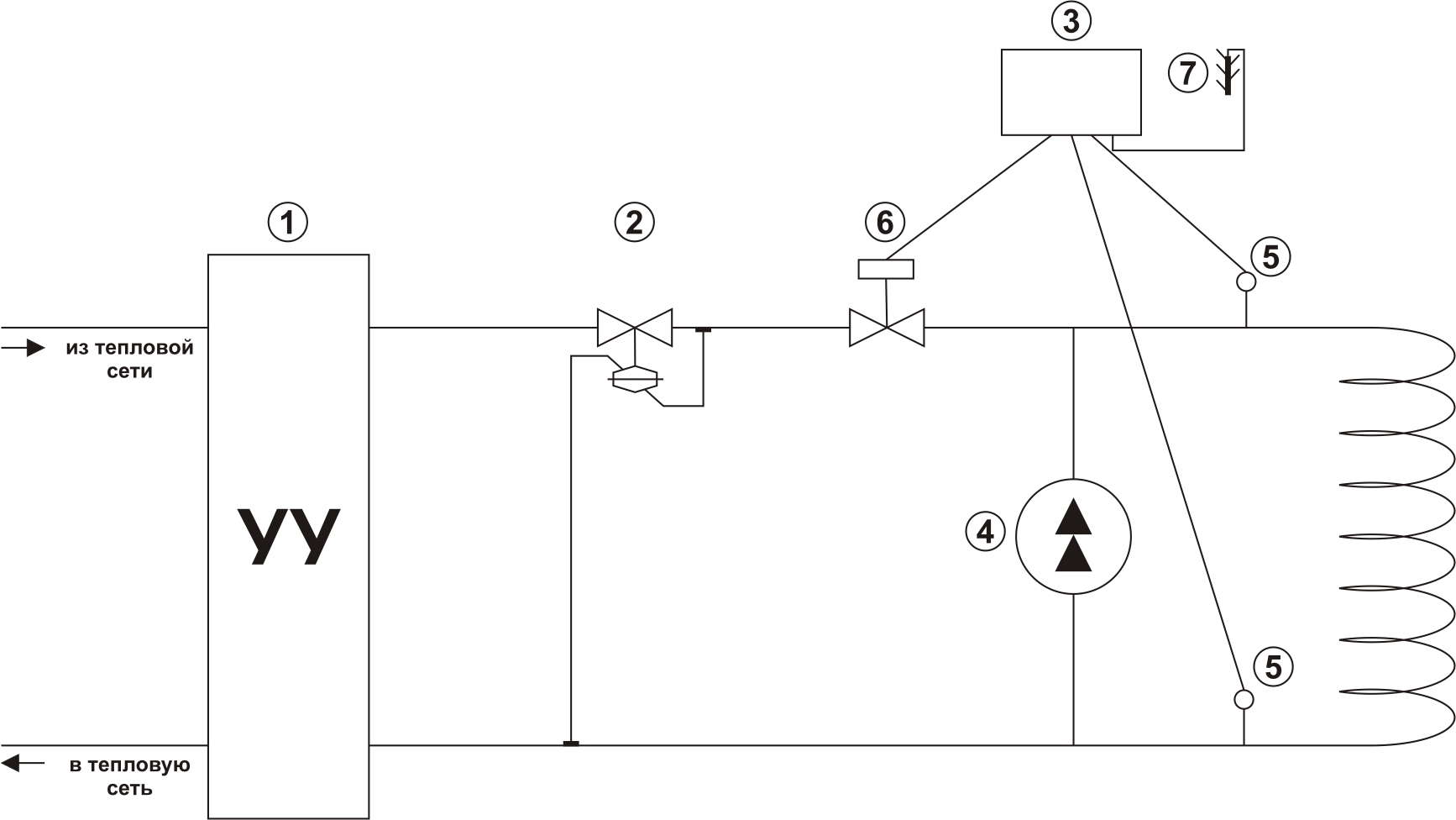

Схема системы автоматического регулирования теплопотребления объекта приведена ниже:

1. Узел учета тепловой энергии
2. Регулятор перепада давления
3. Погодный регулятор
4. Подмешивающий насос
5. Датчики температуры сетевой воды
6. Клапан запорно-регулирующий
7. Датчик температуры наружного воздуха.
