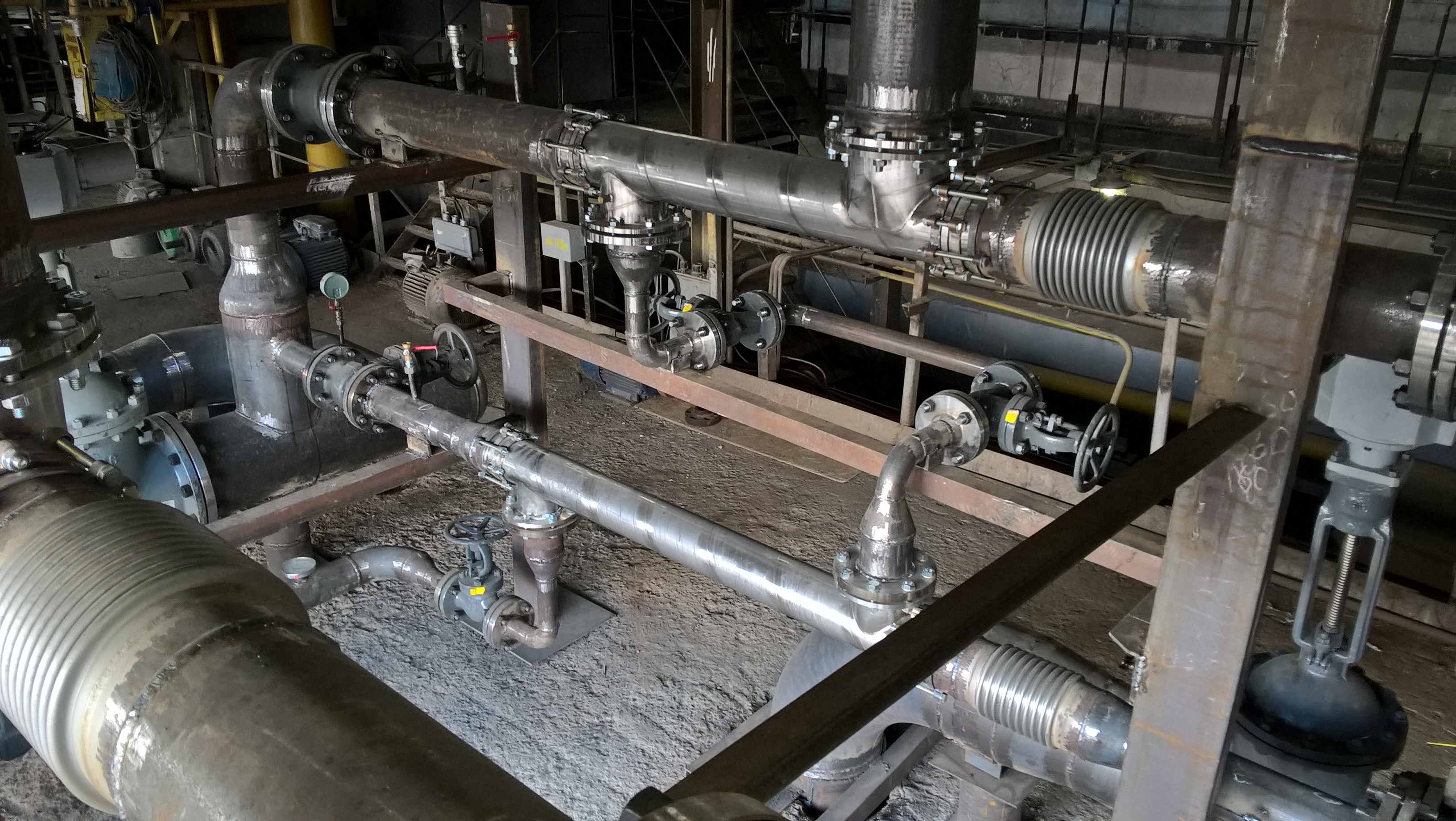

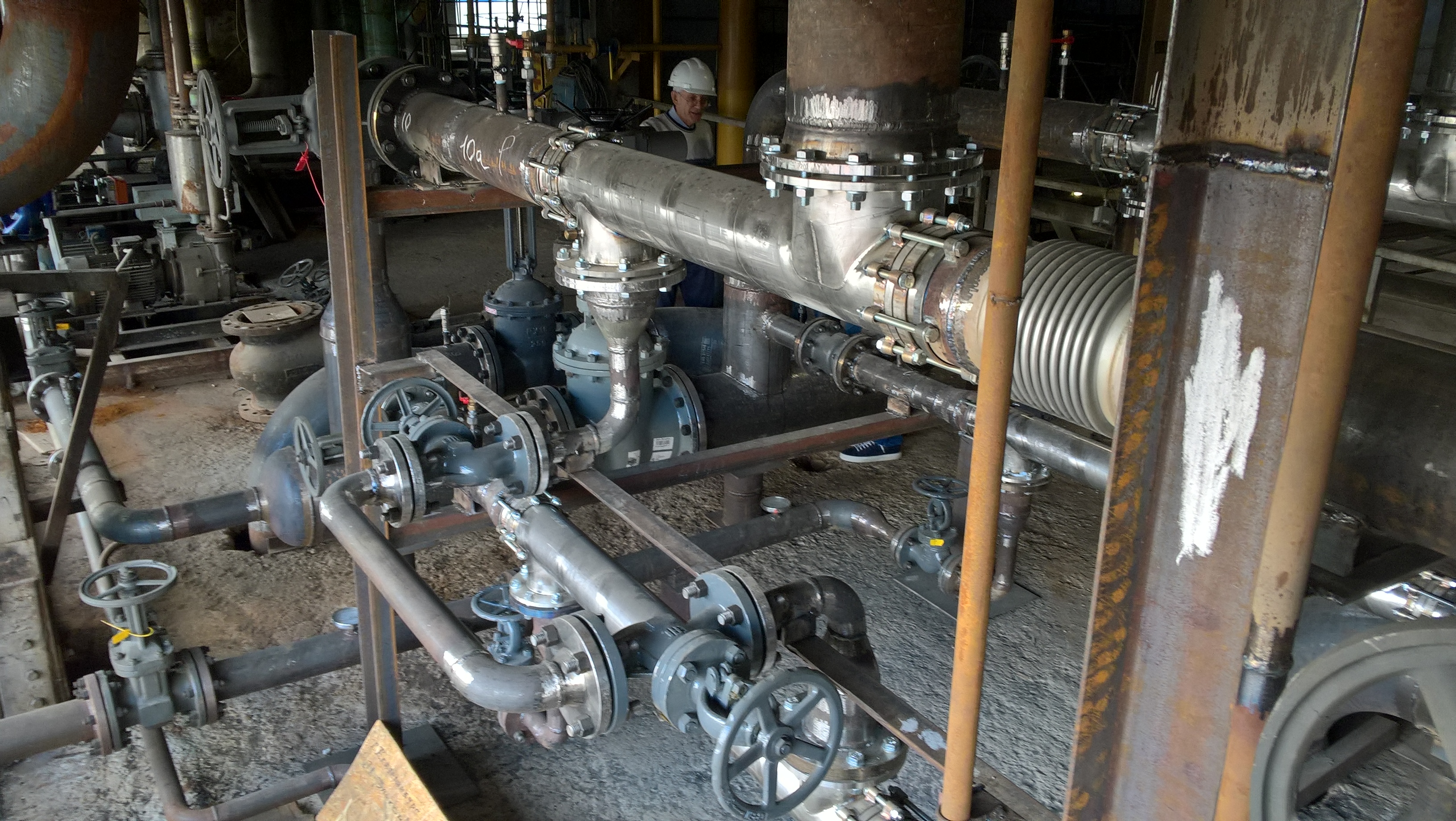

Фотоотчет установки теплообменных аппаратов ТТАИ на крупной котельной города Екатеринбурга

Пример применения теплообменных аппаратов ТТАИ (пар/вода) на крупной котельной для подготовки воды для нужд горячего водоснабжения

Аппараты ТТАИ используются для подготовки воды для нужд горячего водоснабжения целого района города Екатеринбурга. Цель установки теплообменных аппаратов – обеспечение потребителей горячей водой соответствующего качества (СанПиН 2.1.4.2496-09).

Нагреваемая среда – химочищенная деаэрированная питьевая вода после ДВ-400В.

Греющая среда – перегретый пар.

Для решения конкретных технологических задач и обеспечения требуемых режимов работы был выбран вариант с использованием двух паровых подогревателей воды и двух охладителей конденсата пара

Для поддержания требуемой температуры воды на выходе теплообменных аппаратов применена локальная автоматика (регулирующая арматура и контроллеры), а также предусмотрена возможность управления режимами работы аппаратов с диспетчерского пункта, на котором имеется мнемосхема системы с отображением основных измеряемых параметров на входе и выходе.

Подробнее о Тонкостенных Теплообменных Аппаратах Интенсифицированных (ТТАИ) можно прочитать здесь.
