Трансформаторы тока

от 2 136.00 руб.
1 780.00 руб. (без НДС)
  • ТТН-Ш 5/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 5/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 10/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 10/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 15/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 15/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 20/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 20/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 25/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 25/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 30/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 30/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 40/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 40/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 50/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 50/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 60/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 60/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 75/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 75/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 100/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 100/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 125/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 125/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 150/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 150/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 200/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 200/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 250/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 250/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН-Ш 300/5- 5VA/0,5-Р TDM
    Модификация: ТТН-Ш 300/5- 5VA/0,5-Р TDM
    2 136.00 руб.
  • ТТН 30T/100/5- 5VA/0,5-Р TDM
    Модификация: ТТН 30T/100/5- 5VA/0,5-Р TDM
    1 872.00 руб.
  • ТТН 30T/150/5- 5VA/0,5-Р TDM
    Модификация: ТТН 30T/150/5- 5VA/0,5-Р TDM
    1 680.00 руб.
  • ТТН 30/200/5- 5VA/0,5-Р TDM
    Модификация: ТТН 30/200/5- 5VA/0,5-Р TDM
    1 644.00 руб.
  • ТТН 30/300/5- 5VA/0,5-Р TDM
    Модификация: ТТН 30/300/5- 5VA/0,5-Р TDM
    1 644.00 руб.

Трансформаторы тока измерительные типа ТТН, ТТН-Ш предназначены для передачи сигнала тока от силовой высоковольтной цепи к измерительным приборам и устройствам в сетях переменного тока напряжением 0,66 кВ, частотой 50 Гц.

Описание

Трансформаторы представляют собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный в литой пластмассовый корпус, не поддерживающий горение. На выводы вторичной обмотки трансформатора устанавливается прозрачная крыша, позволяющая надежно опломбировать клеммы. Выпускаются следующие виды трансформаторов:

  • ТТН-Ш – трансформатор измерительный, со встроенной шиной, предназначенной для подключения силовых проводов или шин.

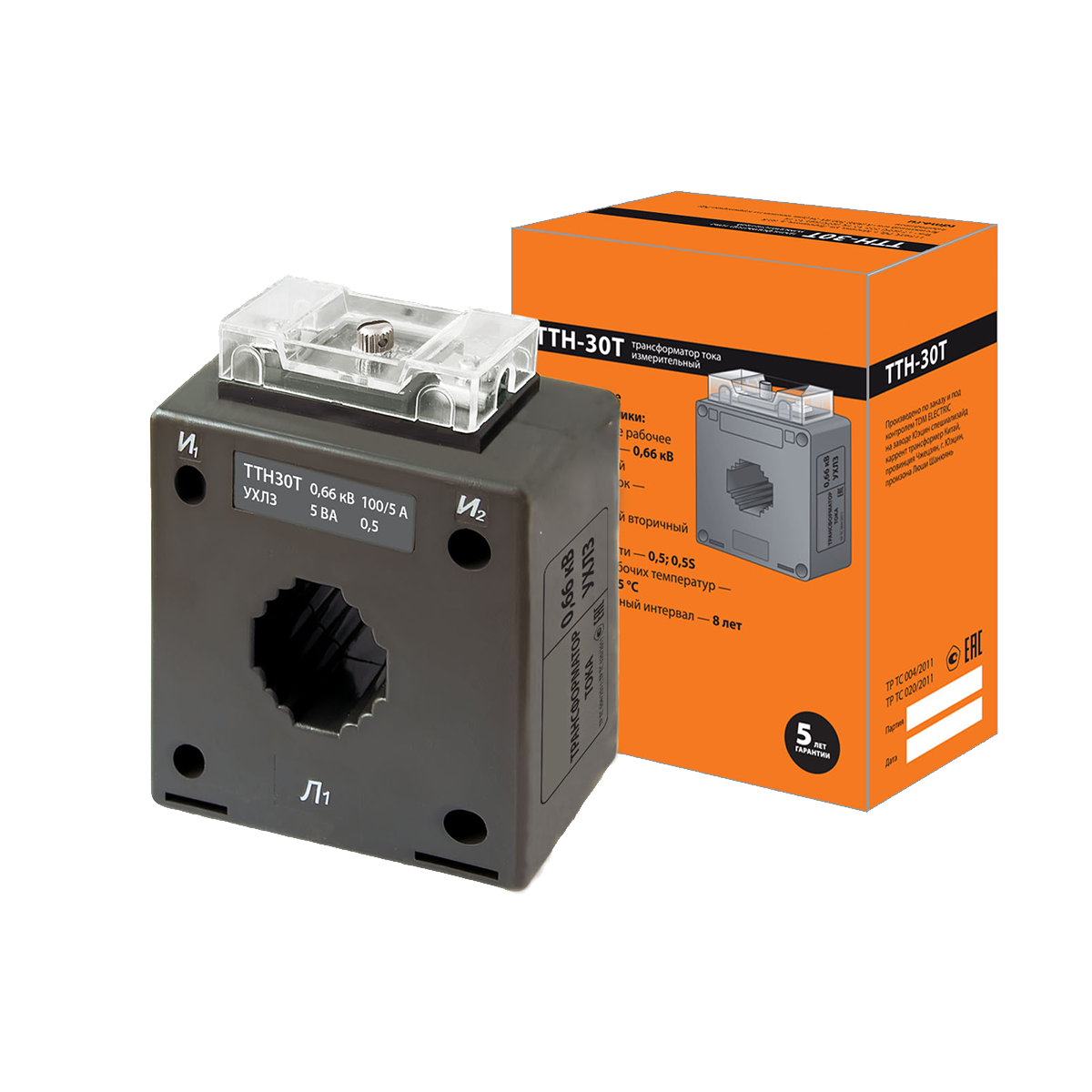

  • ТТН – трансформатор измерительный с окном для установки токоведущей шины или кабеля.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.158.A №74216.
  • Межповерочный интервал 4 года.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк.
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
Наименование параметра Значение
Номинальное рабочее напряжение 0,66 кВ
Наибольшее рабочее напряжение 0,72 кВ

Номинальный ток первичной цепи I1ном

5-400 А

Номинальный ток вторичной цепи I2ном

5 А
Номинальная частота 50 Гц

Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosφ=0,8

5; 10; 15 ВА

Номинальный коэффициент безопасности вторично обмотки, КБном

От 5 до 10
Испытательное одноминутное напряжение частотой 50 Гц 3 кВ
Класс точности 0,5
Длительный ток перегрузки

1,2×Iном

Ток намагничивания, не менее 2,5; 5 А
Диапазон рабочих температур -45…+40 °C
Масса, не более ТТН-Ш 0,8 кг
ТТН 30Т 0,6 кг
ТТН 40 0,5 кг
Средний срок службы 30 лет
Средняя наработка на отказ 280 000 час.
