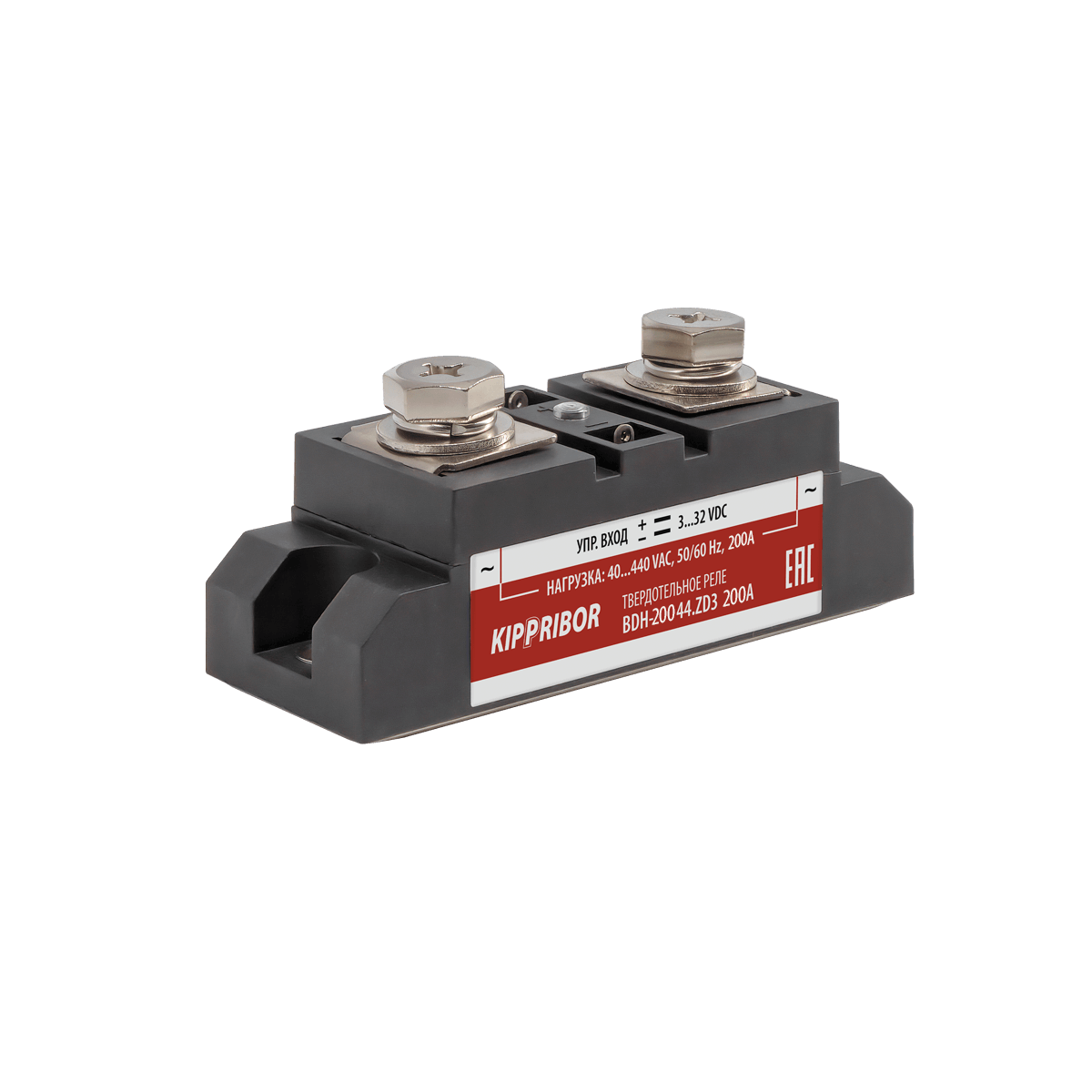

BDH-20044.ZD3

4 224.00 руб.
3 520.00 руб. (без НДС)

Твердотельные реле BDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

  • Максимальный ток 200 А
  • Рекомендуемый предельный ток: резистивная нагрузка 150 А, индуктивная нагрузка 20 А
  • Вид коммутации: переход через 0
  • Встроенная RC-цепочка
  • Силовые ключи - тиристоры SCR-типа*
  • Тип корпуса: промышленное исполнение

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр Значение
Коммутируемое напряжение 40…440 VAC
Управляющий сигнал Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение 11 класс (1100 VAC)
Потребляемый ток в цепи управления 5…25 мА
Падение напряжения на реле в коммутируемой цепи ≤1,6 VAC
Ток утечки в коммутируемой цепи ≤10 мА
Время переключения реле ≤10 мс (при частоте 50 Гц)
