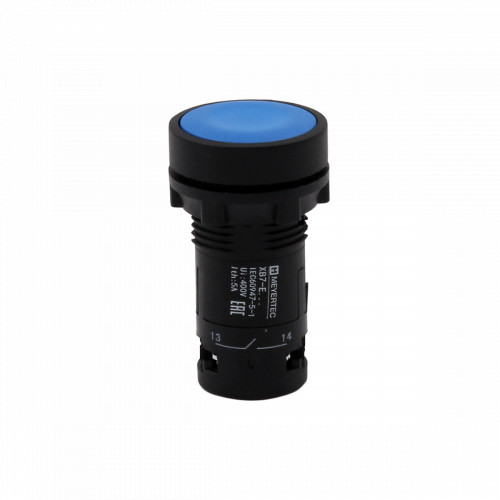

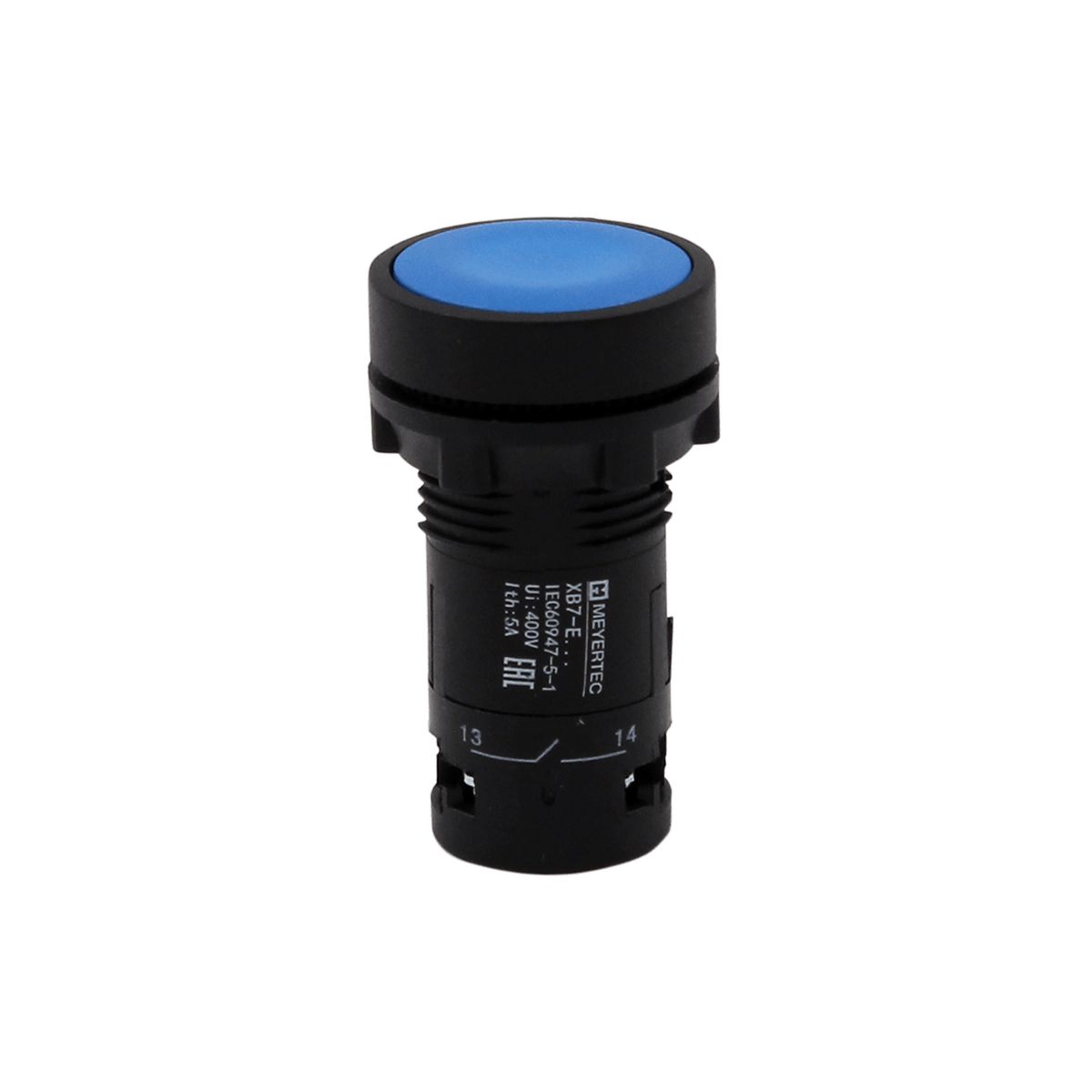

Кнопки (переключатели) MTB7-EH65 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.
Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.
Преимущества
- Степень защиты IP54.
- Компактный корпус- моноблок.
- Легкость монтажа - фиксация при помощи одной контргайки.
- Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.
| Наименование | Значение |
| Установочный диаметр | 22 мм |
| Толщина стенки шкафа | 1...6 мм |
| Температурный диапазон | от минус 25 °C до +70 °C |
| Влажность | до 90 %, без образования конденсата |
| Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP54 |
| Степень защиты со стороны контактов | IP20 |
| Номинальный ток термической стойкости (Ith) | 4 А |
| Номинальное напряжение изоляции (Ui) | 400 В |
| Механическая износостойкость: кнопки | 8x10⁵ циклов |
| кнопки с подсветкой и переключатели | 2x10⁵ циклов |
| Размер и тип подключаемых проводов: минимальные значения | 1 × 0,34 мм2 (28 AWG) без кабельного наконечника |
| максимальные значения | 2 × 1,5 мм2 (16 AWG) без кабельного наконечника |
| Ремонтопригодность | Не ремонтопригодны |
| Момент затяжки винтового зажима контактов | 0,8/1,2 Н ∙ м (номинальный/ максимальный) |
| Материал корпуса | Полиамид PA 66 |
| Материал контактов | Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm) |
| Срок службы при номинальном напряжении и температуре окружающей среды 25°C | 50 000 ч |
