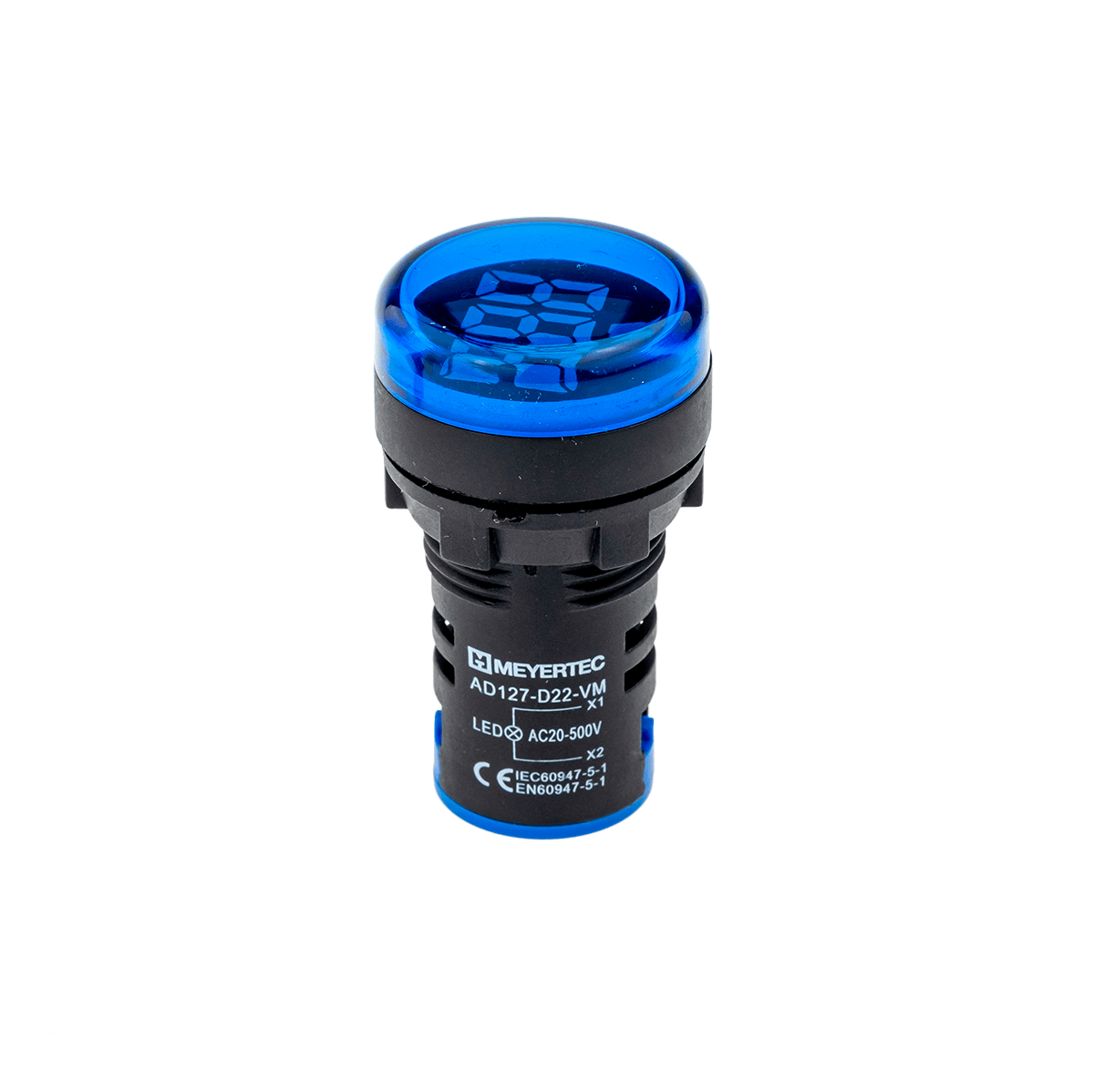

Цифровые индикаторы напряжения MT22-VM6 применяются для отображения действующих значений напряжения. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Преимущества
- Широкий диапазон напряжения питания 20…500 В АС
- Монтаж в отверстие 22 мм
- Большой размер символов индикации
- Срок службы 30 000 часов
Важно
- Индикаторы не являются средствами измерения и не подлежат периодической поверке.
- Не рекомендуется использование индикаторов в выходной цепи твердотельных реле. ШИМ твердотельного реле вызывает перенапряжение на схеме индикатора, вследствие чего возможен выход индикатора из строя из-за перегрева.
| Параметр | Значение |
| Степень защиты | IP40 |
| Напряжение питания | 20…500В AC (питание от измеряемого напряжения) |
| Диапазон рабочих температур | -25…+55 ⁰С |
| Температура хранения | -40…+70 ⁰С |
| Относительная влажность воздуха | <90 % |
| Яркость | 100 кд/м2 |
| Материал корпуса | PBT |
| Погрешность измерения | 1 % |
| Установочный диаметр | 22,5 мм |
| Потребление тока | 20 мА |
| Допустимое отклонение напряженияпитания | 20% |
| Частота измеряемого напряжения | 50…60 Гц |
| Тип подключения | Винтовое, 0,5…2,5мм2 |
| Тип подсветки | LED |
| Уровень изоляции | 2,5 кВ, 1 мин. |
| Срок службы | 30 000 час. |
Сертификаты и декларации
| Декларация соответствия (лампы MT16, MT22, MTB2, MT67, зуммеры, цифровые индикаторы, двухцветные индикаторы) |
Чертежи и 3D модели
| Габаритный чертеж MT22-VM6 |
Руководства по эксплуатации
| Руководство по эксплуатации по цифровым индиткаторам МТ22 | Скачать |
