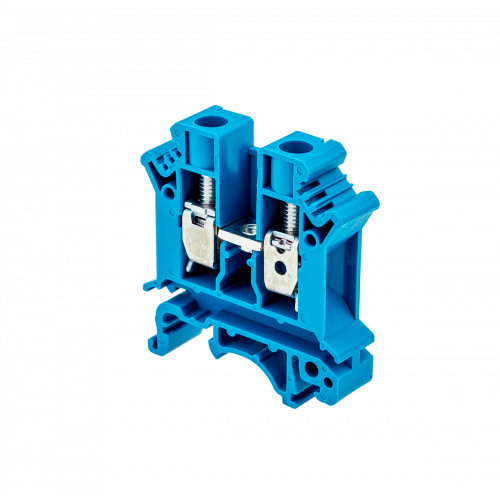

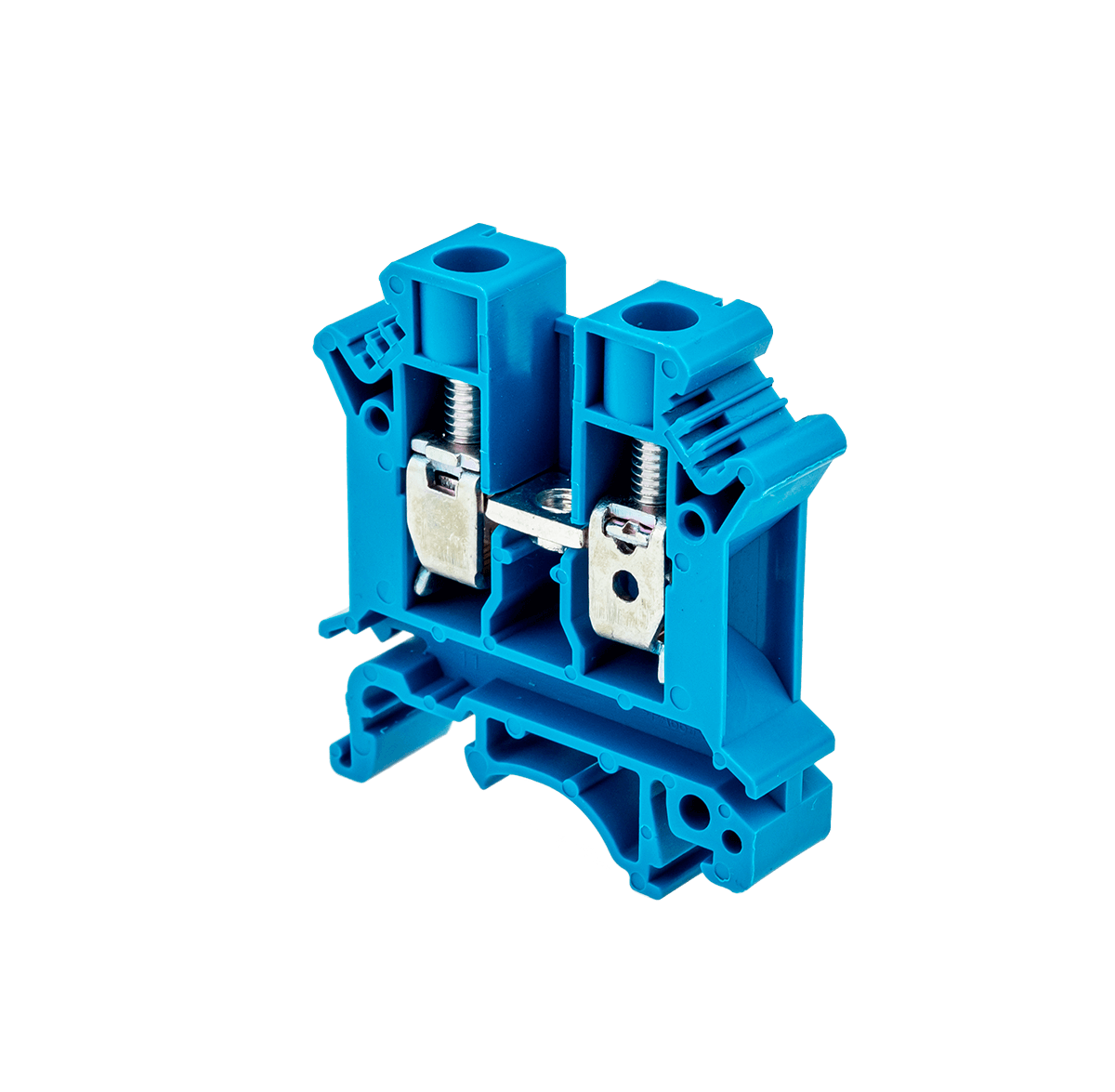

Одноуровневые винтовые клеммы MTU-10 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-10 предназначены для проводников сечением 10мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-PBL).
Видео по продукции
| Параметр | MTU-10 | |
| Расчетное сечение | мм² | 10 |
| Расчетное напряжение / Номинальный ток | В/А | 800 / 57 |
| Длина×Ширина×Высота | мм | 42,5×10,2×47 |
| Диапазон сечений | AWG | 16-6 |
| Максимальный ток | А | 76 |
| Пиковое (импульсное) напряжение (изоляции) | кВ | 8 |
| Категория загрязненности | 3 | |
| Стандарт | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 10 |
| Тип винтов | M4 | |
| Момент затяжки мин/макс | Нм | 1,5-1,8 |
| Одножильное/ многожильное подключение | мм² | 0,5…16 / 0,5…10 |
| Многожильное подключение с наконечником НШВИ | мм² | 0,5…10 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Сертификаты и декларации
Чертежи и 3D модели
| Габаритный чертеж MTU-10BL | Скачать |
Руководство по эксплуатации
| Руководство по эксплуатации для винтовых клемм и аксессуаров MTU | Скачать |
