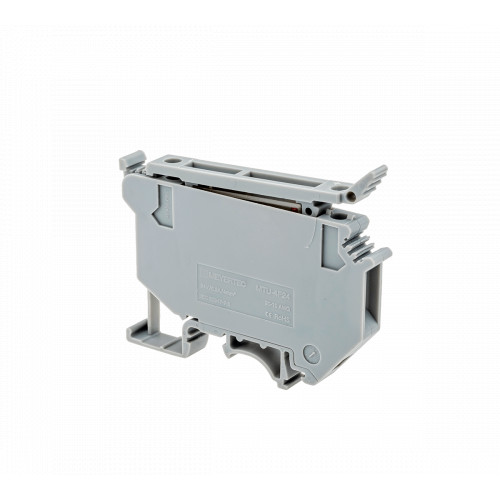

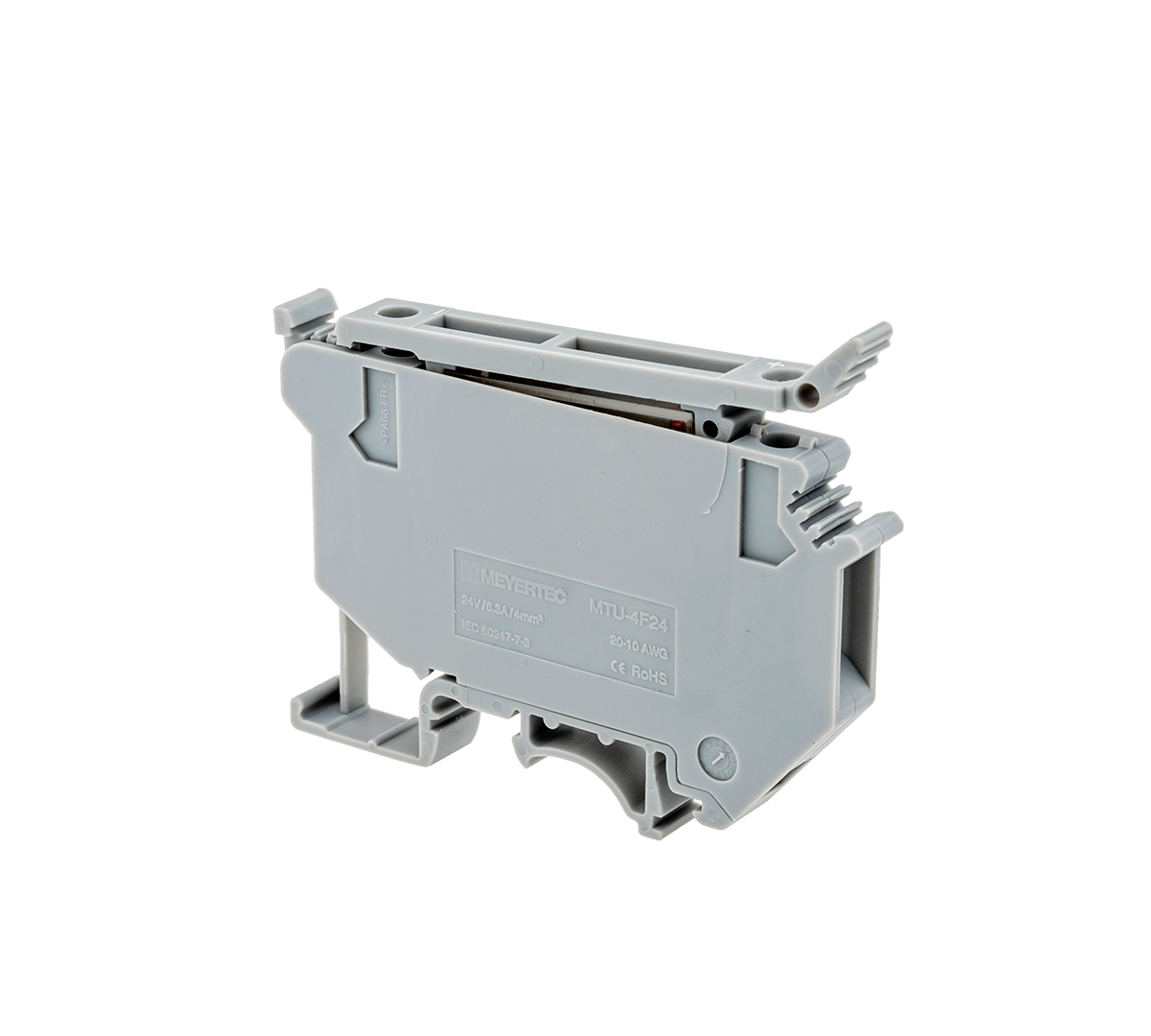

Клеммы MTU-4F24 c держателем предохранителя применяются для защиты цепей управления и сигнализации от перегрузки и коротких замыканий. Модификации со светодиодной индикацией информируют о перегорании предохранителя.
Клеммы не требуют применения торцевых заглушек.
Предохранитель не входит в комплект поставки. Типоразмер совместимых предохранителей: 5×20 мм или 5×25 мм, с номинальным током до 6,3 А.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
Видео по продукции
| Параметр | MTU-4F24 | |
| Расчетное сечение | мм² | 4 |
| Расчетное напряжение / Номинальный ток | В/А | 24/6,3 |
| Длина×Высота×Ширина | мм | 72,5×56,5×8,2 |
| Диапазон сечений | AWG | 20-10 |
| Максимальный ток | А | 6,3 |
| Пиковое (импульсное) напряжение (изоляции) | кВ | 6 |
| Категория загрязненности | 3 | |
| Стандарт | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 11 |
| Тип винтов | M3 | |
| Одножильное/ многожильное подключение | мм² | 0,2…4 / 0,2…4 |
| Многожильное подключение с наконечником НШВИ | мм² | 0,2…4 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
